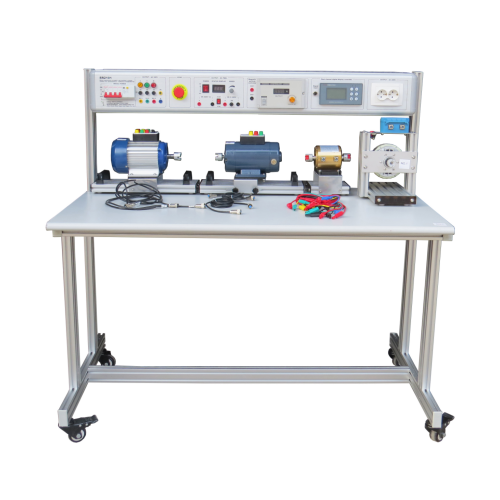

Banco da lavoro TB220505S26 per prove su macchine, istruttore elettrico a corrente continua, attrezzatura scolastica, istruttore professionale, banco da lavoro, attrezzatura per la formazione elettrica1 Panoramica del prodotto
1.1 Panoramica
Il dispositivo di formazione include vari tipi di motori e componenti di controllo industriale. Attraverso esperimenti pertinenti, è possibile familiarizzare con le caratteristiche operative dei motori a corrente continua e l'uso di vari componenti di controllo industriale, padroneggiare i principi e i metodi di controllo e coltivare le conoscenze e le competenze corrispondenti degli studenti, adatti per l'insegnamento e la valutazione della formazione professionale negli istituti professionali superiori, superiori, secondari e tecnici e professionali.
1.2 Caratteristiche
(1) La piattaforma di formazione adotta una struttura a colonna in profilo di alluminio, il tutto è semplice e generoso, e la ruota universale è installata nella parte inferiore. Può essere spostata in modo flessibile e può essere regolata in modo indipendente in base alle condizioni del terreno. È comoda da usare e non facile da danneggiare.
(2) È possibile utilizzare in combinazione diversi tipi di motori, completamente equipaggiati.
(3) La combinazione di software e hardware può completare il contenuto formativo di una varietà di corsi.
(4) La piattaforma di formazione è dotata di un buon sistema di protezione di sicurezza. 2 parametri prestazionali
(1) Potenza della macchina: <2KVA
(2) Peso: <260kg
(3) Condizioni di lavoro: temperatura ambiente -10°C ~ +40°C Umidità relativa <85% (25°C)
3 Composizione del prodotto
3.1 Tavolo da allenamento
Il tavolo da allenamento è supportato da profili in alluminio e la ruota universale è fissata alla base. Può essere spostato in modo flessibile e regolato in modo indipendente in base alle condizioni del terreno. Il piano di lavoro è realizzato in un substrato ad alta densità di 25 mm di spessore e la superficie è trattata con pannello ignifugo ad alta temperatura e alta pressione. La struttura è solida e l'insieme è semplice e generoso.
3.2 Introduzione al Power Box
4. Caratteristiche specifiche:
• Alimentazione: 230 Volt.
•Include: Banco da lavoro, alimentatore, motore/generatore CC, elettrodinamometro, unità per la misura di coppia, velocità e potenza meccanica, carico resistivo variabile, reostato di campo derivato dal generatore e reostato di avviamento CC.
•Potenza: 50 Volt-ampere.
•Tipo: Monofase.
Caratteristiche aggiuntive:
•Tensione di eccitazione separata 220 Vdc, RPM: 3000, Funziona anche come motore CC. Forma costruttiva: IM B3, Protezione: IP 22.
•Deve essere dotato di elettrodinamometro/dinamo frenante.
•Potenza: 450 W, Tensione di eccitazione: 220 Vdc, RPM: 3000, Coppia frenante: 1,5 - 0 - 1,5 Nm, Dispositivo meccanico per la misura della coppia. Forma costruttiva: IM B3, Protezione: IP 22.
•Microcontrollore di gestione con interfaccia USB per il collegamento dell'unità a un personal computer. 4 tasti (Su/Giù—Indietro/Indietro) per la gestione dello strumento. Display LCD 128 x 64 che mostra simultaneamente velocità (in giri/min), coppia (in Nm), forza (in kg) e potenza meccanica (in W). Misurazione della velocità, ingresso sonda di misura 0-5000 giri/min. Il display indica anche il valore della potenza meccanica del motore in prova. 3 uscite analogiche da 0 a +10 Vcc, proporzionali alle grandezze misurate di velocità, coppia e potenza meccanica, per registratore XY.
• L'alimentatore deve includere un cavo di alimentazione monofase con spina franco-tedesca, carico resistivo variabile, 3 settori ohmici indipendenti, 21 valori di potenza attiva monofase o CC, 7 valori di potenza attiva trifase.
• Reostato lineare, Potenza: 500 W, Corrente: 0,31 A, Valore di resistenza: 5000 it, Terminali: 3.
• L'alimentatore deve essere dotato di reostato di avviamento CC, avviamento rotore, avviamento statore.
• Reostato lineare, Potenza: 3 x 500 W, Corrente: 3 x 3,16 A, Valore di resistenza: 3 x 50 n, Morsetti: 9.
• L'apparecchiatura deve essere contenuta in una scatola metallica da tavolo il cui pannello frontale riporti lo schema sinottico serigrafato. Deve includere quanto segue:
• Tavolo da laboratorio, di dimensioni 2.000x1.000x860 mm, con piedini regolabili in altezza.
• Alimentatore installato sul tavolo stesso con le seguenti caratteristiche: Comando generale di tipo elettromagnetico, con interruttore, interruttore automatico magnetotermico differenziale ad alta sensibilità e pulsante di emergenza. È richiesto un servizio con prese monofase e trifase 400/230 V, protette da un interruttore da 40 A con morsetti di sicurezza. Linea fissa 220 Vdc — 3 A, tensione raddrizzata e protetta, linea variabile 0 - 430 Vac trifase — 3 A / 0 - 500 Vdc — 4 A, con protezione tramite fusibili e separazione degli strumenti per la misura delle tensioni. Uscita AC/DC, linea fissa stabilizzata 6/12/24 Vdc - 2 A, con protezione elettronica contro cortocircuiti e sovraccarichi.
• Motore/generatore DC, polieccitazione (separata, composta, in serie).
• Unità per la misura di coppia, velocità e potenza meccanica.
• Sonda per il rilevamento della velocità di macchine elettriche rotanti. Cella di carico da 20 kg.
• Induzione nell'uso e nella gestione dell'apparecchiatura.
