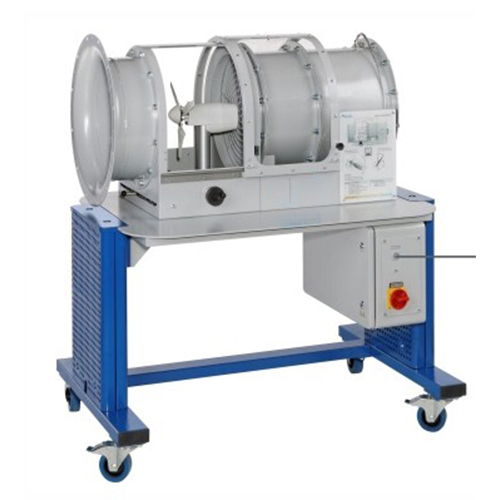

TB-220726-V-206 Sistema di formazione per impianti eolici Attrezzature didattiche Attrezzature per la formazione professionale Attrezzature per la formazione sulle energie rinnovabili
Il sistema dovrebbe coprire i seguenti obiettivi formativi:
Studio della conversione dell'energia cinetica in energia elettrica
Studio della regolazione della potenza mediante regolazione della velocità
Studio della regolazione della potenza mediante regolazione delle pale del rotore
Osservazione del comportamento in caso di flusso obliquo
Registrazione dei diagrammi caratteristici
Acquisizione del coefficiente di potenza in funzione del rapporto velocità di punta e dell'angolo di regolazione delle pale del rotore
Acquisizione del coefficiente di potenza in funzione del rapporto velocità di punta e dell'angolo di imbardata
Confronto tra diverse forme di pale del rotore
Specifiche tecniche minime richieste (simili o migliori di):
Impianto eolico
─3 pale del rotore regolabili
─Potenza elettrica 6 W
─Velocità del vento: 10 m/s
─Velocità nominale: 2850 giri/min
─Velocità di progetto alla punta Rapporto: 4,5
─Regolazione delle pale del rotore: da -5 a 35°
Sistema di generazione a velocità variabile con tensione/corrente nominale: 10 V, 2 A
Regolazione della potenza tramite regolazione delle pale del rotore
Ventilatore assiale a velocità regolabile con portata volumetrica massima: 6800 m3/h, 1 kW per generare un flusso d'aria
Galleria del vento con diametro di: 390 mm
Velocità del vento, velocità del rotore e angolo di imbardata misurati tramite sensori
Sensore di velocità del vento con intervallo di misura: da 1 a 15 m/s
Velocità del rotore con intervallo di misura: da 0 a 3970 giri/min
Angolo di imbardata con intervallo di misura: da -40° a 40°
Intervallo di misura della corrente: da -2 a +2 A
Set di materiale didattico
Dovrebbe includere un'interfaccia LAN/WLAN per consentire la connessione di un numero illimitato di PC per l'osservazione e la valutazione degli esperimenti
Il sistema è posizionato su un carrello rigido con quattro ruote girevoli
Software di controllo, funzionamento e acquisizione dati
─Capacità di apprendimento a distanza
─Corso online multimediale sui fondamenti dell'energia eolica
Interfaccia USB
PC Core i7, DVD+/-RW, 8 GB di RAM, disco rigido da 1 TB, mouse ottico, tastiera multimediale, monitor LED (21")
