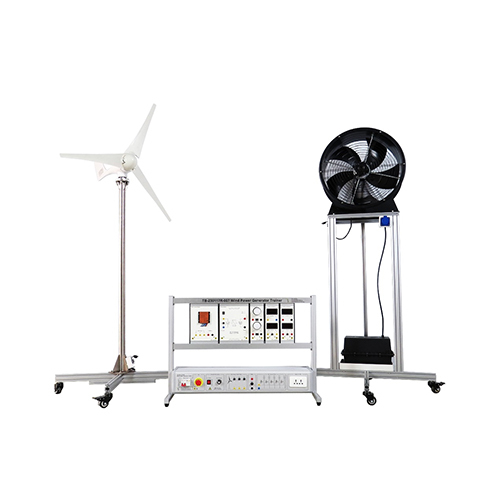

TB-230117R-007 Generatore di Energia Eolica Trainer Attrezzatura Didattica Attrezzatura per la Formazione Professionale Attrezzatura per la Formazione sulle Energie Rinnovabili

1. Introduzione al Prodotto
1.1 Descrizione del Prodotto
Questa attrezzatura didattica è composta da sei sistemi principali: unità di generazione di energia, unità di ricarica, unità di accumulo di energia, modulo inverter, unità di controllo e unità di carico. Attraverso questa piattaforma didattica, gli studenti possono acquisire le conoscenze di base sulla generazione di energia eolica e sull'installazione, la messa in servizio, il funzionamento, la manutenzione e l'analisi dei guasti, comprendere e analizzare la diagnosi dei guasti, padroneggiarne i principi e i metodi di controllo e coltivare le relative conoscenze e competenze. È adatta per l'insegnamento e la valutazione delle competenze di istituti di formazione professionale, come istituti superiori professionali, istituti tecnici secondari e istituti tecnici.
1.2 Caratteristiche del Prodotto
(1) La piattaforma didattica adotta una struttura con telaio a colonne in profilo di alluminio, semplice ed elegante nel suo complesso. La base è dotata di ruote universali, che possono essere spostate in modo flessibile e regolate in altezza in modo indipendente in base alle condizioni del terreno. È facile da usare e non si danneggia facilmente. (2) La velocità del vento è regolabile, la configurazione è completa ed è facile da usare.
(3) La combinazione di software e hardware può completare il contenuto formativo di vari corsi.
(4) L'attrezzatura di formazione è dotata di un buon sistema di protezione di sicurezza.
2. Specifiche tecniche
2.1 Parametri tecnici
Parametri di alimentazione: Monofase, tre fili, AC220V, 50Hz
Turbina eolica: trifase AC12V 100W con 3 pale, velocità del vento iniziale 2 m/s, velocità del vento nominale 10,5 m/s, diametro della girante 1,15 m
Controller della turbina eolica: trifase AC12V 200W, uscita raddrizzatore: DC12V
Batteria: 12VDC, 100Ah
Inverter: ingresso, DC12V; Uscita, AC 230 V, 50 Hz, potenza continua 600 W, potenza massima 1200 W
Lampadina LED: 12 V, 5 W
2.2 Dimensioni e peso
Dimensioni: 1040 mm × 405 mm × 740 mm
Peso: <150 kg

3. Nomi dei componenti del prodotto e introduzione alle funzioni
3.1 Corpo principale del prodotto
N. Nome
1 Turbina eolica
2 Ventilatore assiale
3 Scatola di sospensione dell'apparecchiatura
4 Scatola di alimentazione
5 Batteria
3.2 Parte elettrica del prodotto
N. Nome
1 Modulo di controllo dell'energia eolica
2 Modulo inverter
3 Modulo di carico della lampadina CC
4 Modulo misuratore di tensione e corrente CA
5 Modulo misuratore di tensione e corrente CC
6 Unità di alimentazione
7 Unità di arresto di emergenza
8 Unità di simulazione della sorgente eolica
9 Unità di uscita della turbina eolica
10 Batteria
11 Unità di carico CA
12 Presa di corrente
3.3 Accessori del prodotto
N. Nome
1 Cavo di alimentazione
2 Multimetro digitale
3 Fusibile
4 Fusibile
5 Connettore di sicurezza da 4 mm Cavo (rosso)
6 Cavo di collegamento di sicurezza da 4 mm (nero)
7 Cavo di collegamento di sicurezza da 4 mm (giallo)
8 Cavo di collegamento di sicurezza da 4 mm (blu)
9 Cavo di collegamento di sicurezza da 4 mm (bicolore)
10 Lampadina CA
4. Elenco di configurazione del prodotto
N. Nome Quantità
1 Turbina eolica 1
2 Ventola assiale 1
3 Modulo di controllo della turbina eolica 1
4 Modulo inverter 1
5 Modulo misuratore di tensione e corrente CA 1
6 Modulo misuratore di tensione e corrente CC 1
7 Modulo di carico della lampadina CC 1
8 Unità di alimentazione 1
9 Unità di arresto di emergenza 1
10 Unità di simulazione della sorgente eolica 1
11 Unità di uscita della turbina eolica 1
12 Batteria 1
13 Unità di carico CA 1
14 Presa 1
15 Cavo di alimentazione 2
16 Multimetro digitale 1
17 Fusibile 4
18 Fusibile 4
19 Cavo di collegamento di sicurezza da 4 mm (rosso) 5
20 Cavo di collegamento di sicurezza da 4 mm (nero) 5
21 Cavo di collegamento di sicurezza da 4 mm (giallo) 5
22 Cavo di collegamento di sicurezza da 4 mm (blu) 5
23 Cavo di collegamento di sicurezza da 4 mm (doppio colore) 5
5. Elenco degli esperimenti didattici sul prodotto
(1) Esperimento con inverter a batteria
(2) Esperimento di test di tensione e corrente della batteria e di generazione di energia eolica
(3) Esperimento di generazione di energia eolica
