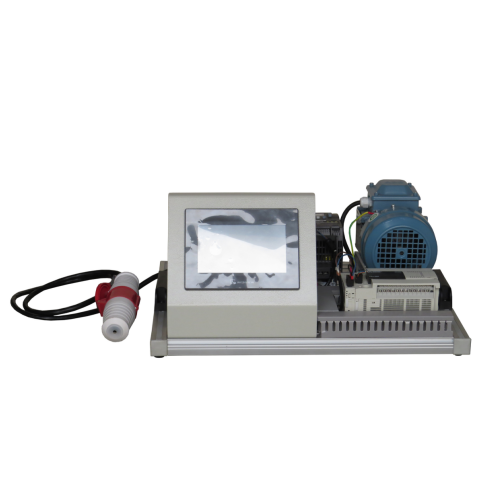

ZE3232 Weinview HMI Mitsubishi PLC Siemens Drive ABB Motor Trainer Banco da lavoro per istruttore professionale Banco da laboratorio didattico Kit per istruttore Plc1. Panoramica del prodotto
1.1 Panoramica
Questo dispositivo di formazione include componenti di controllo industriale come PLC, inverter, touch screen e motore. Attraverso esperimenti correlati, è possibile acquisire familiarità con le caratteristiche operative dei motori a induzione e l'uso di vari componenti di controllo industriale, padroneggiarne i principi e i metodi di controllo e formare gli studenti a rispondere. Le conoscenze e le competenze sono adatte all'insegnamento e alla valutazione della formazione professionale di corsi di laurea correlati in istituti professionali superiori, college, scuole professionali secondarie e istituti tecnici.
1.2 Caratteristiche
(1) La piattaforma di formazione adotta una struttura in profilato di alluminio, il tutto è semplice e generoso, ed è costruito e assemblato con profili in alluminio. Un piede è installato nella parte inferiore per ridurre l'attrito con il terreno e aumentarne la durata.
(2) Dotato di PLC, inverter, touch screen e motore, può essere installato sul pannello profilato per la sperimentazione.
(3) La combinazione di software e hardware può completare il contenuto formativo di una varietà di materie.
(4) La piattaforma di formazione è dotata di un buon sistema di protezione di sicurezza.
2. Parametri prestazionali
(1) Potenza in ingresso: sistema trifase a cinque fili 380 V ± 10% 50 Hz
(2) Capacità dell'intera macchina: <2 KVA
(3) Peso: <100 kg
(4) Condizioni di funzionamento: temperatura ambiente -10 ℃ ~ +40 ℃ umidità relativa < 85% (25 ℃)
3. Contenuto sperimentale
Procedura sperimentale:
3.1. Accendere innanzitutto l'interruttore automatico, accendere l'alimentatore e alimentare ciascun componente. Verificare che le spie luminose di ciascun modulo siano accese e che non vi sia un segnale di errore; l'esperimento può essere eseguito dopo aver verificato l'assenza di errori.
3.2. Fare clic sul pulsante di arresto e ripristino sul touchscreen per ripristinare, quindi selezionare la rotazione avanti e indietro. Qui selezioniamo prima la rotazione avanti. Il display dell'inverter mostrerà il segnale di avvio. Dopo aver fatto clic sul pulsante di avanzamento, far scorrere il cursore di regolazione della frequenza per regolare la frequenza. A questo punto, è possibile osservare che il motore inizia a ruotare in avanti. È possibile osservare il feedback di frequenza dell'inverter sul touch screen o sul display del modulo inverter. È possibile osservare la variazione di velocità del motore aumentando e diminuendo la frequenza.
3.3. Nell'esperimento di rotazione inversa, quando si preme il pulsante di rotazione inversa, il motore si arresta gradualmente dallo stato di rotazione in avanti, per poi tornare indietro; quando si ruota inversa, il valore dell'inverter mostra un valore negativo. Le altre impostazioni numeriche sono le stesse per la rotazione in avanti.
3.4. Al termine dell'esperimento, si preme il pulsante di reset per arrestare. Il motore smette di funzionare.
3.5. Quando l'inverter presenta un errore di allarme, è possibile premere il pulsante di reset per eliminare l'allarme; non è necessario premerlo in assenza di allarme.
