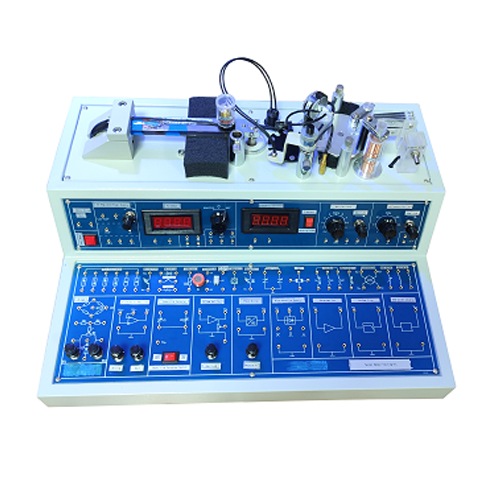

TB230621S47 Kit di formazione tipico per sensori Banco da lavoro per trainer professionale Banco da laboratorio didattico Attrezzatura per la formazione elettricaLa scatola per esperimenti con sensori adotta una struttura integrata, composta da una piattaforma di installazione del sensore, un alimentatore stabilizzato, uno strumento di visualizzazione, un oscillatore, vari sensori e software di supporto. È comoda per la gestione del laboratorio e per l'esecuzione degli esperimenti da parte degli studenti, e la struttura del sensore è trasparente, il che può approfondire la comprensione del principio di funzionamento del sensore da parte degli studenti.
(1) Parte del tavolo di montaggio del sensore
Le estremità libere delle doppie travi vibranti parallele e la parte inferiore del disco vibrante sono rispettivamente dotate di acciaio magnetico, che può essere collegato all'eccitatore a bassa frequenza tramite i rispettivi micrometri o bobine di eccitazione per misurazioni statiche o dinamiche.
Trave di deformazione: la trave di deformazione è realizzata in lamiera di acciaio inossidabile e l'estremità della struttura a doppia trave presenta un migliore spostamento lineare.
(2) Alimentatore stabilizzato
DC ±15 V, fornisce principalmente potenza di riscaldamento per esperimenti di temperatura frazionaria a onde basse ad alte prestazioni e la massima eccitazione è di 1,5 A. Uscita a cinque velocità ±2 V ~ ±10 V, la corrente di uscita massima è di 1 A.
(3) Strumento di visualizzazione
Tensione e frequenza/tachimetro digitale: display a 3,5 cifre, intervallo di misurazione della tensione 0-200 mV, 0-2 V, 0-20 V, intervallo di visualizzazione della frequenza 0-9999 Hz, intervallo di visualizzazione della velocità 0-9999 giri/min.
(4) Oscillatore
1. Oscillatore audio:
Uscita da 0,4 kHz a 10 kHz regolabile in continuo, valore V-p-p pari a 20 V, uscita a fase inversa 0°, 180°, corrente di uscita massima di potenza del terminale Lv pari a 0,5 A.
2. Oscillatore a bassa frequenza:
Uscita da 1 a 30 Hz regolabile in continuo, valore V-p-p pari a 20 V, corrente di uscita massima di 0,5 A e terminale Vi utilizzabile come amplificatore di corrente.
(5) Vari sensori
1. Sensore di deformazione metallica
Valore di resistenza alla deformazione del platino: 350Ω×4, foglio di compensazione della temperatura 350Ω×2
2. Sensore termocoppia (termoelettrico)
Resistenza CC: circa 10Ω, composto da due termocoppie rame-costantana collegate in serie, il numero di graduazione è T e la temperatura dell'estremità fredda è la temperatura ambiente
3. Trasformatore differenziale
Campo di misura: ≥5 mm Resistenza CC: 5Ω-10Ω, una bobina cava trasparente composta da una bobina primaria e due bobine secondarie, il nucleo di ferro è in ferrite dolce. 4. Sensore a solenoide induttivo: intervallo ≥ 5 mm
5. Sensore di spostamento a correnti parassite:
intervallo di misura: 3 mm, resistenza CC: 1Ω-2Ω, composto da bobina piatta avvolta da filo smaltato multifilare e lamina metallica a correnti parassite
6. Sensore Hall
Il film semiconduttore lineare Hall prodotto dalla società giapponese JVC è posizionato nel campo magnetico a gradiente composto da magneti ad anello, intervallo di misura: ±3 mm
7. Sensore magnetico
resistenza CC: 30Ω-40Ω, composto da bobina e nucleo di ferro, sensibilità: 0,5 V/m/s
8. Sensore di accelerazione piezoelettrico
È costituito da un doppio wafer piezoelettrico ceramico e una massa di rame. Frequenza di risonanza: >35Hz
9. Sensore capacitivo
Campo di misura: ±5 mm, sensore capacitivo differenziale ad area variabile composto da due set di piastre fisse e un set di piastre mobili
10. Sensore di pressione piezoresistivo
Campo di misura: 15 kPa, alimentazione: ≤4 V
11. Sensore in fibra ottica
Fibra ottica distribuita a semicerchio a Y, circuito di trasmissione e ricezione composto da sensore a guida di luce, campo di misura lineare: ±1 mm, trasmissione e ricezione a infrarossi.
12. Sensore di temperatura a giunzione PN
Il sensore di temperatura è realizzato sfruttando le buone caratteristiche lineari di temperatura e tensione della giunzione PN a semiconduttore,
Sensibilità: -2 mV/℃.
13. Termistore
Termistore a semiconduttore NTC: il sistema di temperatura è negativo, 10 KΩ a 25 °C
14. Sensore di gas
Alcol Intervallo di misura: 50-2000 ppm
15. Resistore di umidità
Tipo di resistenza a film sottile polimerico: RH: diversi MΩ-diversi KΩ, tempo di risposta: meno di 10 secondi per assorbimento e deumidificazione dell'umidità. Coefficiente di umidità: 0,5 RH%/℃, intervallo di misura: 10% R11--95% RH, temperatura di esercizio: 0℃--50℃
16. Sensore di velocità fotoelettrico
Composto da optoaccoppiatore, uscita Darlington e circuito di modellazione, n≤2400 giri/min
(6) Software (un set è fornito da un laboratorio)
Configurare il software di apprendimento in rete. Può introdurre varie informazioni e controlli multimediali, come grafici, immagini, schermate e testi, nel processo di insegnamento in tempo reale e in modo dinamico in classe, e utilizzare la tecnologia informatica, di rete e multimediale per svolgere attività didattiche moderne. Utilizzare il computer dell'insegnante per realizzare: trasmissione dello schermo, silenzio dello schermo nero, monitoraggio dello schermo, impostazione degli esperimenti, assegnazione dei compiti, appello e accesso, quiz elettronico, ispezione dei report, feedback sulla revisione dei report, comunicazione interattiva, puntatore elettronico, lavagna elettronica, gestione delle informazioni degli studenti, gestione dei log, stato online, restrizioni per gli studenti, invio di notifiche, informazioni remote, restrizioni per l'uso del disco U, blocco di tastiera e mouse, strumento di acquisizione dello schermo, alzata di mano elettronica, raggruppamento delle informazioni degli studenti, accesso remoto.
(7) Moduli di progettazione di circuiti di sensori aperti e di sensori intelligenti (un set è fornito da un laboratorio)
Fornire 25 tipi di moduli intelligenti
Moduli di progettazione di sensori ent, ogni modulo dispone di un software di test indipendente di supporto e fornisce un'interfaccia di rilevamento e controllo indipendente per il computer host, e può configurare 25 progetti di formazione applicativa innovativi. Tra questi rientrano la discriminazione dei materiali a correnti parassite, la misurazione dei diodi a emissione luminosa, la misurazione del livello, la misurazione della temperatura e dell'umidità, la misurazione RGB, il sensore di percezione del colore, il sensore della luce dei freni, il sensore del campo magnetico, il sensore fotometrico, l'esperimento con i pulsanti, il sensore di contatto, il sensore analogico a tre assi, il sensore di vibrazione, il sensore laser, il sensore di controllo del relè, il sensore dell'angolo di inclinazione, il termistore, il modulo di evitamento degli ostacoli a infrarossi, il sensore di temperatura del suolo, il sensore di vibrazione piezoelettrico, il sensore di percezione ambientale, il sensore di tracciamento, il controllo dell'interruttore del cicalino attivo, il modulo di rilevamento della fonte di calore, il controllo dei semafori, le luci di marcia a LED, il modulo di rilevamento della tensione CC, il modulo di rilevamento del segnale debole. 8. Contenuto sperimentale
1. Sensore di deformazione metallica
(1) Misurazione delle prestazioni degli estensimetri - ponte a braccio singolo
(2) Estensimetro: confronto tra braccio singolo, mezzo ponte e ponte intero
(3) Estensimetro: regolazione e compensazione della temperatura
(4) Una delle composizioni e applicazioni dell'estensimetro a ponte intero in corrente alternata - misura dell'ampiezza
(5) La seconda applicazione dell'estensimetro a ponte intero in corrente alternata - bilancia elettronica
2. Sensore Hall
(1) Caratteristiche di spostamento statico dell'eccitazione in corrente continua del sensore Hall
(2) Applicazione del sensore Hall - bilancia elettronica
(3) Esperimento sulle caratteristiche di spostamento statico dell'eccitazione in corrente alternata del sensore Hall
(4) Applicazione del sensore Hall - misura dell'ampiezza
3. Sensore a correnti parassite
(1) Calibrazione statica dei sensori a correnti parassite
(2) L'influenza del materiale misurato sulle caratteristiche del sensore a correnti parassite
(3) Una delle applicazioni dei sensori a correnti parassite - misura dell'ampiezza
(4) La seconda applicazione del sensore a correnti parassite - bilancia elettronica
4. Trasformatore differenziale (mutuo (induttanza)
(1) Prestazioni del trasformatore differenziale (induttanza mutua)
(2) Esperimento di compensazione della tensione residua del punto zero del trasformatore differenziale (induttanza mutua)
(3) Calibrazione del trasformatore differenziale (induttanza mutua)
(4) Applicazione del trasformatore differenziale (induttanza mutua) - misurazione delle vibrazioni
(5) Applicazione del trasformatore differenziale (induttanza mutua) - bilancia elettronica
(6) Prestazioni di spostamento statico del sensore a solenoide differenziale (autoinduttanza)
(7) Prestazioni di spostamento dinamico del sensore a solenoide differenziale (autoinduttanza)
(8) Caratteristiche statiche e dinamiche dei sensori capacitivi ad area differenziale
5. Principio e fenomeno della termocoppia
6. Esperimento dello sfasatore
7. Esperimento del rivelatore sensibile alla fase
8. Sensore piezoelettrico
(1) Esperimento di risposta dinamica del sensore piezoelettrico
(2) Influenza della capacità del conduttore del sensore piezoelettrico sull'amplificatore di tensione e sull'amplificatore di carica
9. Esperimento del sensore di pressione piezoresistivo al silicio diffuso
10. Esperimento del sensore di spostamento in fibra ottica
11. Esperimento di misurazione della temperatura del sensore di temperatura a giunzione PN
12. Esperimento dimostrativo di misurazione della temperatura del termistore
13. Esperimento del sensore di gas
14. Esperimento di resistenza all'umidità (UR)
15. Esperimento di misurazione della velocità del sensore fotoelettrico
16. Esperimento del sistema di acquisizione dati - Esempio di acquisizione statica
