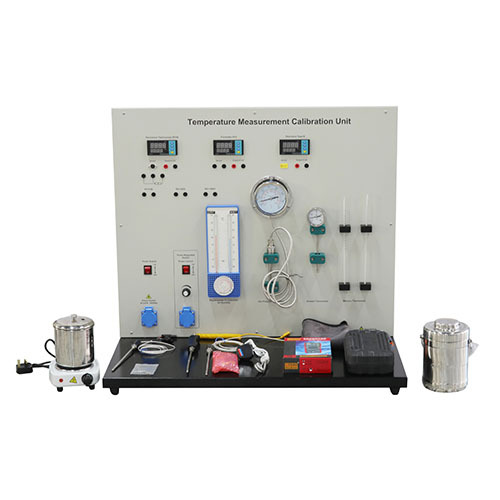

SL202 Unità di taratura per la misura della temperatura – Attrezzatura di laboratorio termico – Attrezzatura didattica1. Introduzione all'apparecchiatura
1.1 Panoramica
L'unità di misura e taratura della temperatura SL202 è un dispositivo didattico pratico per la misurazione e la taratura della temperatura. Il dispositivo comprende moduli per la misurazione della temperatura basati su sensori PT100, NTC, termocoppie di tipo K, termometri a mercurio, sensori di pressione, termometri bimetallici e psicrometri (bulbo umido/bulbo secco). Grazie a questi moduli, il dispositivo consente di eseguire la maggior parte degli esperimenti di misurazione della temperatura. Per i moduli di misurazione elettrica della temperatura, l'apparecchiatura fornisce una serie di resistori di precisione per il confronto durante la taratura.
1.2 Caratteristiche
(1) L'unità SL202 adotta una configurazione elettrica sicura e dispone di un sistema di messa a terra affidabile.
(2) L'unità SL202 presenta un design modulare; ciascun modulo può funzionare in modo indipendente, ampliando notevolmente la varietà e il numero di esperimenti possibili.
(3) L'unità SL202 è dotata di una porta per il collegamento di dispositivi di misurazione elettrica della temperatura, consentendo all'utente di acquisire direttamente i parametri analogici della temperatura.
2. Parametri tecnici
Alimentazione in ingresso: monofase 240 V ± 10%, 50 Hz
Peso: 67 kg
Dimensioni: 980 mm × 780 mm × 950 mm
Condizioni operative: temperatura ambiente 10 °C – 30 °C; umidità relativa <75% (a 25 °C)
3. Elenco dei componenti e descrizione dettagliata
3.1 Componenti principali
N. Nome
1 Strumento di visualizzazione per sensore di temperatura NTC
2 Strumento di visualizzazione per sensore di temperatura PT100
3 Termometro a bulbo umido e secco
4 Piastra elettrica con bollitore
5 Strumento di visualizzazione per sensore di temperatura tipo K
6 Termometro a pressione
7 Termometro bimetallico
8 Termometro a mercurio 1
9 Termometro a mercurio 2
10 Contenitore termico
11 Multimetro digitale
12 Riscaldatore
13 Sensore di temperatura PT100
14 Sensore di temperatura tipo K
15 Presa di uscita alimentazione 220 V CA
16 Sensore di temperatura NTC
3.2 Elenco configurazione apparecchiatura
N. Nome Qtà
Componente 1 Sensore di temperatura NTC 1
Componente 2 Sensore di temperatura PT100 1
Componente 3 Sensore di temperatura tipo K 1
Componente 4 Riscaldatore 1
Componente 5 Termometro a mercurio 1
Componente 6 Contenitore termico 1
Componente 7 Termometro a pressione 1
Componente 8 Termometro bimetallico 1
Componente 9 Termometro a bulbo umido e secco 1
Componente 10 Piastra elettrica con bollitore 1
3.3 Accessori
N. Nome Qtà
1 Cavo di alimentazione 1
2 Riscaldatore 1
3 Cavi di collegamento di sicurezza rossi da 4 mm 4
4 Cavi di collegamento di sicurezza neri da 4 mm 4
5 Fusibile 5
6 Carta per test di temperatura 7
7 Termometro tipo K 1
8 Termometro tipo NTC 1
9 Termometro tipo PT100 1
10 Cavo adattatore per termometro tipo K 1
11 Multimetro digitale 1
12 Cassetta degli attrezzi 1
4. Elenco esperimenti
Esperimento 1 Comprensione del principio di taratura della misurazione della temperatura
Esperimento 2 Comprensione dell'uso del modulo di misurazione della temperatura PT100
Esperimento 3 Comprensione dell'uso del modulo di misurazione della temperatura NTC
Esperimento 4 Comprensione dell'uso del modulo di misurazione della temperatura tipo K
Esperimento 5 Comprensione dell'uso del modulo di misurazione con termometro a mercurio
Esperimento 6 Comprensione dell'uso del modulo di misurazione della temperatura a pressione
Esperimento 7 Comprensione dell'uso del modulo di misurazione della temperatura bimetallico
Esperimento 8 Comprensione dell'uso del modulo di misurazione con termometro a bulbo umido e secco
