TB230126S26 Regolatore di temperatura, apparecchiatura didattica, apparecchiatura per la formazione professionale, apparecchiatura per il controllo di processo

1. Introduzione al prodotto
1.1 Descrizione del prodotto
Il regolatore di temperatura TB230126S26 è un dispositivo di controllo dei fluidi ad alte prestazioni progettato sulla base del concetto di controllo industriale moderno. Questo prodotto integra una tecnologia di controllo dell'automazione avanzata, un sistema di rilevamento dei sensori preciso e un attuatore affidabile, e realizza una regolazione e una gestione precise della temperatura del liquido attraverso un algoritmo di controllo altamente intelligente. Essendo un'apparecchiatura speciale sviluppata per l'insegnamento e la ricerca scientifica, questo prodotto adotta un concetto di progettazione modulare e ogni unità funzionale è accuratamente abbinata e ottimizzata per garantire la stabilità e l'affidabilità del sistema. In termini di configurazione hardware, questo prodotto utilizza componenti di controllo di livello industriale e materiali di alta qualità, inclusi componenti principali come il controllore programmabile Siemens, il sensore ad alta precisione e l'attuatore resistente alla corrosione. Questi componenti chiave provengono tutti da fornitori di marchi di fama internazionale, con prestazioni eccellenti e lunga durata.

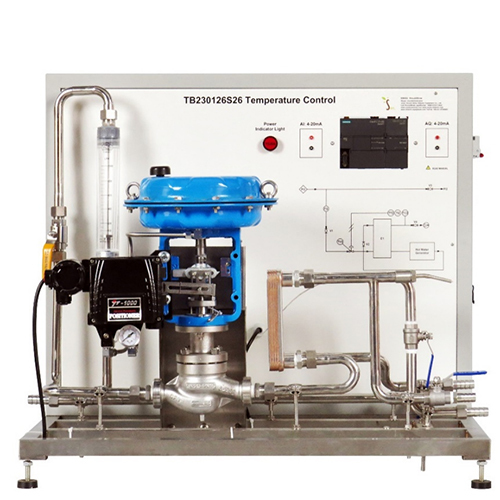

Adotta un design del telaio industriale standard, con una struttura complessiva compatta e ragionevole e un aspetto semplice ed elegante. Il pannello frontale del dispositivo è organizzato secondo partizioni funzionali. Il lato sinistro è l'area dell'indicatore di stato, dotata di una spia di alimentazione a LED ad alta luminosità e di un accattivante design a luce rossa per garantire che lo stato operativo sia chiaro a colpo d'occhio. L'area centrale è l'area dell'interfaccia del segnale, dotata di terminali di ingresso e uscita analogici conformi agli standard industriali. Tutte le porte di cablaggio sono placcate in oro per garantire l'affidabilità e la stabilità della trasmissione del segnale. Il lato destro è l'area di comando dell'attuatore, che integra una valvola di controllo pneumatica in acciaio inossidabile e un posizionatore della valvola corrispondente. La superficie del corpo valvola è stata appositamente trattata e presenta un'ottima resistenza alla corrosione.
1.2 Caratteristiche del prodotto
1. Adotta un algoritmo PID adattivo per regolare dinamicamente i parametri di controllo e una regolazione accurata della temperatura.
2. Supporta la commutazione manuale/automatica senza disturbi per soddisfare diverse esigenze sperimentali.
3. Valvola pneumatica in acciaio inossidabile + sensore ad alta precisione, resistente alla corrosione e di lunga durata.
4. Il touch screen esterno visualizza parametri come temperatura, pressione, apertura della valvola in tempo reale e supporta la registrazione dei dati storici.
5. Interruttore di protezione dalle perdite, interrompe automaticamente l'alimentazione in caso di sovraccarico o cortocircuito.
6. Protezione da bassa pressione della fonte di gas (chiude la valvola quando <0,2 bar) per evitare malfunzionamenti.
2. Specifiche tecniche
2.1 Parametri tecnici di base
Alimentazione di lavoro: monofase a tre fili CA 220 V
2.2 Parametri estetici dell'apparecchiatura
Dimensioni: 850 mm x 600 mm x 765 mm
Peso: ≤150 kg

3. Introduzione al prodotto
3.1 Componente principale del prodotto
N. Nome Quantità
1 Ingresso acqua (PI2) 1
2 Valvola proporzionale elettrica 1
3 Valvola (V1) 1
4 Flussimetro (FI2) 1
5 Indicatore di alimentazione 1
6 Terminale di ingresso analogico 1
7 Modulo PLC 1
8 Terminale di uscita analogica 1
9 Scambiatore di calore 1
10 Sensore di temperatura (T2) 1
11 Valvola (V2) 1
12 Valvola (V4) 1
13 Ingresso acqua calda 1
14 Uscita acqua fredda 1
3.2 Accessori del prodotto
N. Nome Quantità
1 Tubo dell'acqua 1
2 Cavo di alimentazione 1
3 Cavo di alimentazione 1
4 Cavo di rete 1
5 Cavo elettrico di sicurezza da 2 mm 2
6 Fascetta stringitubo 8
4. Introduzione all'interfaccia touch screen
1 Valore di uscita della valvola proporzionale
2 Valore in tempo reale della valvola proporzionale
3 Impostazione di apertura e chiusura della valvola proporzionale
4 Pagina successiva
1 Impostazione manuale del grado di apertura e chiusura della valvola proporzionale
2 Interruttore PID
1 Valore impostato PID
2 Valore effettivo PID
3 Percentuale di uscita
Tre gruppi di parametri PID
5. Elenco degli esperimenti didattici del prodotto
(1) Esperimento di regolazione della temperatura basato sul controllo PID
