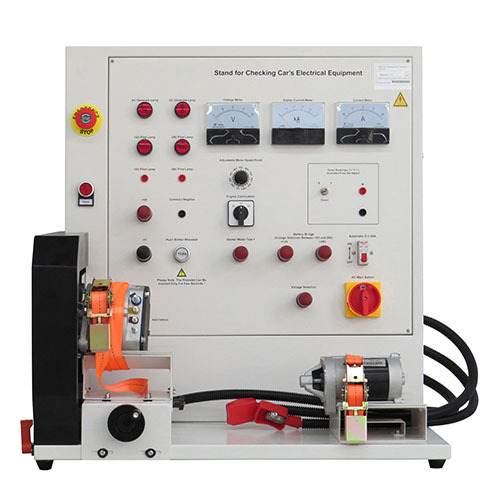

SRA104 Supporto per il controllo dell'impianto elettrico dell'auto Attrezzatura didattica automobilistica Attrezzatura didattica Attrezzatura didattica
1. Introduzione al prodotto
1.1 Descrizione del prodotto
Banco di prova per il collaudo di generatori (standard ed elettronici) e avviatori da 12-24 V.
1.2 Caratteristiche del prodotto
Grazie ai dispositivi di protezione di sicurezza, il motore si arresta immediatamente all'apertura del coperchio laterale per evitare lesioni accidentali.
2. Specifiche tecniche
2.1 Parametri tecnici
Parametri di alimentazione: monofase trifase CA 220 V ±5% 50 Hz
2.2 Dimensioni e peso
Dimensioni: 830 mm x 840 mm x 950 mm
Peso: 117 kg

3. Nomi dei componenti del prodotto e introduzione alle funzioni
3.1 Parte principale del prodotto
Numero Nome Quantità
1 Pannello di controllo 1
2 Generatore 2
3 Motore pneumatico 1
3.2 Parte del pannello di controllo del prodotto
Numero Nome Quantità
1 Interruttore di arresto di emergenza 1
2 Pulsante di reset 1
3 Indicatore del circuito CA 1
4 Indicatore del circuito CC 1
5 Indicatore di carica 12V 1
6 Indicatore di carica 24V 1
7 Polo positivo della batteria di carica 1
8 Polo negativo della batteria di carica 1
9 Porta indicatore di carica 1
10 Pulsante di carico 1
11 Voltmetro dell'alimentazione 1
12 Amperometro del motorino di avviamento 1
13 Amperometro di carica 1
14 Potenziometro di regolazione della velocità 1
15 Interruttore avanti/indietro 1
16 Polo positivo del motorino di avviamento 1
17 Porta di connessione batteria 12V 1
18 Porta di connessione batteria 24V 1
19 Porta di selezione della tensione 1
20 Gruppo di controllo CC 1
21 Interruttore automatico 1
22 Interruttore di alimentazione principale 1
3.3 Prodotto Accessori
Codice Nome Quantità
1 Cavo di collegamento elettrico di sicurezza da 4 mm, 1 metro, verde (con morsetto a coccodrillo) 1
2 Cavo di collegamento elettrico di sicurezza da 2 mm, 1 metro, a doppia estremità, rosso 2
3 Cavo positivo e negativo della batteria, 25 fori quadrati rossi, 10 mm, 0,2 metri 1
4 Cavo positivo e negativo della batteria, 25 fori quadrati neri, 10 mm, 0,2 metri 1
5 Cavo positivo e negativo della batteria, 25 fori quadrati rossi, 10 mm, 1 metro 1
6 Cavo positivo e negativo della batteria, 25 fori quadrati neri, 10 mm, 1 metro 2
7 Cavo di alimentazione francese/europeo, due fori, 16 A 1
8 Generatore 1
4. Elenco degli esperimenti didattici del prodotto (vedere le istruzioni sperimentali per i dettagli)
(1) Esperimento di generazione di energia con generatore da 12 V
(2) Esperimento di generazione di energia con generatore da 24 V
(3) Esperimento di funzionamento del motorino di avviamento
