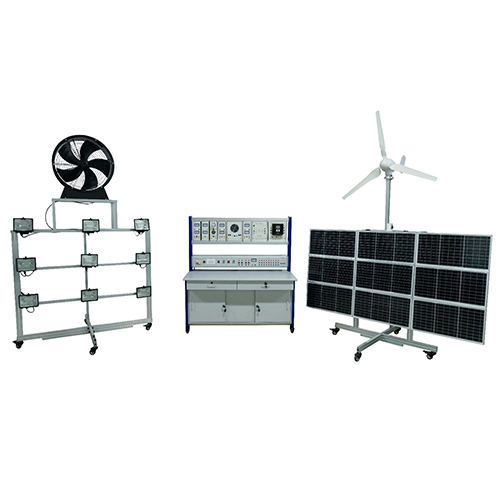

ZM2119-9P Trainer per Energia Solare ed Eolica Attrezzatura Didattica Attrezzatura per la Formazione Professionale Attrezzatura per la Formazione sulle Energie Rinnovabili

1. Introduzione all'attrezzatura
1.1 Panoramica
Questo dispositivo di formazione è progettato per simulare e dimostrare il processo di generazione di energia eolica e solare, in modo che gli studenti possano comprendere intuitivamente il principio di funzionamento dei sistemi di generazione di energia ibrida eolica e solare. Il dispositivo include principalmente turbine eoliche, pannelli solari, strutture con telaio a colonne in alluminio, strumenti di misura integrati, ruote universali e sistemi di protezione di sicurezza. Attraverso operazioni sperimentali pertinenti, gli studenti possono acquisire una comprensione approfondita e padroneggiare le conoscenze e le competenze pertinenti dei sistemi di generazione di energia ibrida eolica e solare.
1.2 Caratteristiche
(1) Design strutturale ragionevole: la piattaforma di formazione adotta una struttura con telaio a colonne in alluminio, che integra strumenti di misura e alimentatori per la formazione. È dotata di ruote universali nella parte inferiore, che ne facilitano lo spostamento e l'uso combinato e non si danneggiano facilmente.
(2) Configurazione completa dell'attrezzatura: i circuiti e i dispositivi sperimentali sono completamente configurati e possono essere utilizzati per una varietà di progetti sperimentali, il che contribuisce a coltivare le capacità operative pratiche e le conoscenze teoriche degli studenti.
(3) Elevata sicurezza: la piattaforma di formazione è dotata di un buon sistema di protezione di sicurezza per garantire la sicurezza del processo sperimentale.
(4) Simulazione dell'ambiente reale: simulando le fonti di vento e luce, il processo sperimentale è più vicino all'ambiente reale di generazione di energia eolica e solare.
(5) Elevata praticità: il design del dispositivo si concentra sulla praticità e fornisce agli studenti una piattaforma di apprendimento pratico ideale.
2. Parametri tecnici
Potenza in ingresso
Monofase a tre fili 220V±5%, 50Hz
Peso
Dispositivo di generazione di energia eolica: circa 55 kg
Dispositivo di generazione di energia solare: circa 75 kg
Piattaforma di allenamento: circa 150 kg
Dimensioni
Telaio: 1580 mm*1280 mm*1600 mm
Pannello solare: 2060 mm*100 mm*1080 mm
Tavolo di allenamento: 1460 mm*790 mm*1540 mm
Ambiente di lavoro
Temperatura: -10~+40 °C, temperatura ≤80 °C
Umidità: 35~85% RH (senza condensa)
Non sono presenti gas corrosivi, infiammabili o grandi quantità di polvere conduttiva nelle vicinanze

3. Elenco dei componenti e introduzione dettagliata
Parte principale
Nome
1 Impianti di simulazione del vento e della luce
2 Piattaforma di allenamento
3 Energia eolica solare Dispositivo di generazione
4. Elenco degli esperimenti
Esperimento 1 Caratteristiche di carica della batteria e protezione da scarica
Esperimento 2 Esperimento di formazione sulla connessione del sistema didattico per la produzione di energia domestica
Esperimento 3 Esperimento sui principi di base dell'inverter
Esperimento 4 Esperimento di test della tensione a circuito aperto del pannello fotovoltaico
Esperimento 5 Esperimento di simulazione di un sistema di generazione di energia eolica
Esperimento 6 Esperimento di serie e parallelo di pannelli fotovoltaici
Esperimento 7 Esperimento di misurazione della potenza massima di pannelli fotovoltaici in diverse condizioni di illuminazione
Esperimento 8 Esperimento di controllo della carica dell'energia eolica
Esperimento 9 Esperimento di alimentatore inverter che pilota un carico CA
Esperimento 10 Esperimento di guasto per degradazione del pannello solare
Esperimento 11 Esperimento di simulazione di guasto a terra
Esperimento 12 Esperimento di simulazione di cortocircuito
Esperimento 13 Esperimento di comunicazione software
