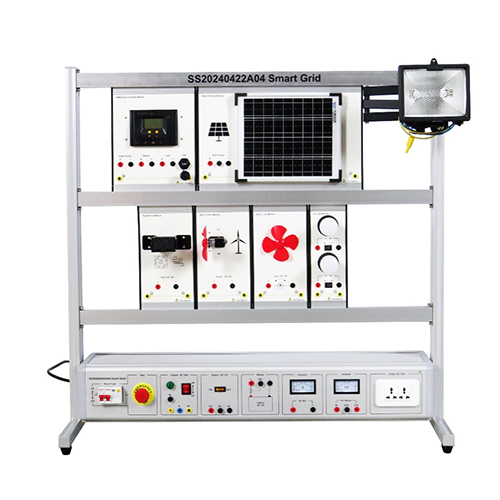

SS20240422A04 Apparecchiature didattiche per reti intelligenti Apparecchiature per la formazione professionale Apparecchiature per la formazione sulle energie rinnovabili

1. Introduzione al prodotto
1.1 Descrizione del prodotto
L'apparecchiatura può simulare esperimenti di generazione di energia eolica e fotovoltaica.
L'elettricità generata simulando l'irradiazione luminosa sui pannelli fotovoltaici viene caricata nella batteria tramite il controller solare, che a sua volta eroga corrente continua attraverso la batteria quando necessario.
Simula la generazione di energia eolica nella vita reale e genera elettricità soffiando microturbine eoliche.
Il kit sperimentale include un modulo di controllo solare, un modulo di carico, un modulo per pannelli fotovoltaici, un modulo di misurazione, una scatola di alimentazione e altri componenti, che possono coprire tutti i contenuti didattici pertinenti in uno specifico esperimento.
1.2 Caratteristiche del prodotto
1. Progettazione integrata: l'apparecchiatura didattica sperimentale per la generazione di energia fotovoltaica integra componenti fotovoltaici, componenti eolici e componenti di dispositivi di accumulo di energia. Questa progettazione integrata consente all'apparecchiatura di simulare ambienti reali di generazione di energia fotovoltaica ed eolica. 2. Struttura modulare: il dispositivo sperimentale adotta solitamente una struttura modulare e i punti di prova elettrici sono collegati ai cavi sperimentali tramite jack sperimentali sicuri, il che è comodo per l'insegnamento e l'esecuzione degli esperimenti.
3. Versatilità: l'apparecchiatura non solo dispone di funzioni di misurazione ad alta precisione, ma può anche monitorare in tempo reale i sistemi fotovoltaici e la generazione di energia eolica, incluso un monitoraggio efficace di parametri come tensione e corrente.
5. Funzioni di protezione complete: l'apparecchiatura dispone di molteplici funzioni di protezione per garantire la sicurezza del processo sperimentale.
6. Unità di carico: l'apparecchiatura contiene un carico CC e un carico CA, che possono essere utilizzati per esperimenti di generazione di energia da impianti solari fotovoltaici ed eolici.
7. Forte adattabilità ambientale: l'apparecchiatura è solitamente progettata con un ampio intervallo di temperatura operativa e requisiti di umidità per adattarsi a diversi ambienti sperimentali.
8. Combinazione di insegnamento e pratica: l'apparecchiatura didattica per esperimenti di generazione di energia mira ad approfondire la comprensione della tecnologia di generazione di energia da parte degli studenti e a migliorare le capacità professionali e le competenze pratiche attraverso un sistema operativo e di gestione pratico. 2. Specifiche tecniche
2.1 Parametri tecnici
Batteria: DC12V; 8AH
Lampada alogena: 120V; 500W
Regolatore solare: PWM; 10A; 12/24V universale
Pannello solare fotovoltaico: DC18V; 10W; 290*240
Ventola canalizzata: DC12V; 4,5A
Lampadina LED: 12V; 5W
2.2 Dimensioni e peso
Dimensioni: 1090 mm × 450 mm × 1080 mm
Peso: <48 kg

3. Nomi dei componenti del prodotto e introduzione alle funzioni
3.1 Parte del modulo del prodotto
N. Nome
1 Modulo regolatore solare
2 Modulo pannello fotovoltaico
3 Modulo ventola
4 Modulo turbina eolica
5 Modulo carico motore
6 Modulo carico
3.2 Scatola di alimentazione del prodotto
N. Nome
1 Interruttore automatico
2 Interruttore di arresto di emergenza
3 Unità di uscita CA
4 Unità di uscita CC
5 Unità batteria
6 Unità di misurazione della tensione CC (50 V)
7 Unità di misurazione della corrente CC (500 mA)
8 Presa
3.3 Accessori del prodotto
N. Nome
1 Multimetro digitale
2 Cavo USB
3 Cavo elettrico di sicurezza da 4 mm (giallo)
4 Cavo elettrico di sicurezza da 4 mm (blu)
5 Cavo elettrico di sicurezza da 4 mm (doppio)
6 Cavo elettrico di sicurezza da 4 mm (rosso)
7 Cavo elettrico di sicurezza da 4 mm (nero)
8 Fusibile (5 A)
4. Elenco delle configurazioni del prodotto
N. Nome Quantità
1 Modulo regolatore solare 1
2 Modulo pannello fotovoltaico 1
3 Modulo ventola 1
4 Modulo turbina eolica 1
5 Modulo carico motore 1
6 Modulo carico 1
7 Interruttore automatico 1
8 Interruttore di arresto di emergenza 1
9 Unità di uscita CA 1
10 Unità di uscita CC 1
11 Unità batteria 1
12 Unità di misurazione della tensione CC (50 V) 1
13 Unità di misurazione della corrente CC (500 mA) 1
14 Presa 1
15 Multimetro digitale 1
16 Cavo USB 1
17 Cavo elettrico di sicurezza da 4 mm (giallo) 5
18 Cavo elettrico di sicurezza da 4 mm (blu) 5
19 Cavo elettrico di sicurezza da 4 mm (doppio) 5
20 Cavo elettrico di sicurezza da 4 mm (rosso) 5
21 Cavo elettrico di sicurezza da 4 mm (nero) 5
22 Fusibile (5 A) 5
5. Elenco degli esperimenti didattici sul prodotto
(1) Esperimento di carica della batteria
(2) Esperimento di scarica della batteria
(3) Generazione di energia fotovoltaica Esperimento
(4) Esperimento sulla generazione di energia eolica
(5) Esperimento sull'utilizzo del software
