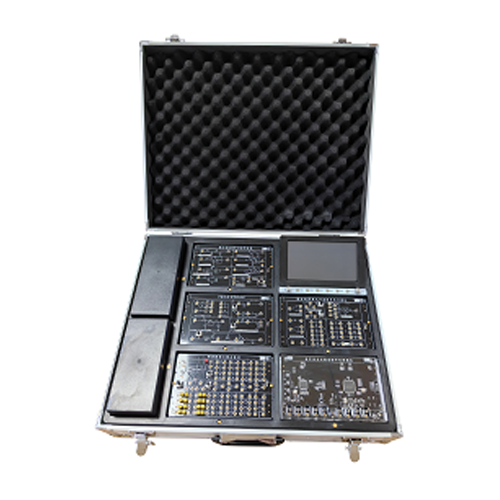

TB230621S02 Kit di formazione per l'elaborazione del segnale e del segnale Banco di formazione scolastica Attrezzatura da laboratorio scolastica Attrezzatura di formazione elettrica educativaDescrizione del prodotto:
La scatola sperimentale è progettata in base alla relazione interna tra sistema di segnale ed elaborazione digitale del segnale, una nuova piattaforma sperimentale completa per esperimenti di sistemi di segnale ed elaborazione digitale del segnale. La scatola sperimentale adotta la tecnologia di elaborazione digitale del segnale, che può completare esperimenti che la scatola tradizionale per esperimenti di sistemi di segnale risulta difficile da completare o con risultati sperimentali insoddisfacenti, come:
convoluzione del sistema di segnale, decomposizione arbitraria del segnale, analisi del dominio della frequenza del segnale, analisi delle prestazioni della trasformata di Fourier, ecc. Esperimenti completi relativi all'elaborazione digitale del segnale, come: acquisizione del segnale basata su DSP (o SOPC), progettazione online di filtri digitali FIR (IIR) e verifica delle prestazioni, progettazione di algoritmi FFT e analisi dello spettro di frequenza del segnale, limite di banda del segnale vocale, crittografia vocale, compressione vocale, ecc.
Parametri tecnici
1. Strumento integrato basato su sistema operativo e TFT:
Sorgente di segnale DDS a bassa frequenza, in grado di produrre: onda sinusoidale, onda triangolare, impulso, semionda, onda intera, musica, frequenza di sweep e altri segnali, onda sinusoidale, frequenza di sweep: 0-2000 kHz; Altri segnali: frequenza: 0-50 kHz; ampiezza del segnale: 0-10 Vpp;
Impulso di campionamento: frequenza: 0-100 kHz, duty cycle: 12,5%-87,5%;
Analizzatore di spettro a bassa frequenza: frequenza: 100 Hz-1,5 MHz;
Frequenzimetro: 0-2000 kHz;
Millivoltmetro: 0-10 V, frequenza: 0-2000 kHz;
2. Può eseguire una varietà di esperimenti di convoluzione; i segnali di ingresso e le funzioni di sistema possono essere impostati tramite PC;
3. Progettazione, simulazione e verifica di vari filtri analogici passivi e attivi; campionamento e recupero di segnali complessi; possono essere sviluppati filtri di recupero;
4. Può completare la progettazione online, la simulazione della risposta all'impulso e in frequenza e l'implementazione di filtri digitali (fornendo un set completo di software di progettazione online e scaricabile). Gli studenti possono studiare la posizione e la dimensione delle componenti armoniche in segnali complessi basandosi su questa funzione.
5. Basato sulla tecnologia di elaborazione del segnale digitale, può completare: convoluzione, decomposizione e sintesi di segnali arbitrari (onda triangolare, onda sinusoidale, semionda, onda intera e altri segnali, vari segnali di modulazione); può studiare l'influenza dell'ampiezza armonica e della fase armonica sulla sintesi del segnale.
6. L'interfaccia di rete integrata e il modulo di acquisizione dati ad alta velocità possono realizzare funzioni basate sull'oscilloscopio virtuale LABVIEW, sull'analizzatore di spettro virtuale e sul misuratore di frequenza virtuale. Consente di eseguire analisi del segnale nel dominio del tempo e della frequenza in tempo reale su un PC;
dimostra il principio della sintesi del segnale in tempo reale e l'effetto Gibbs. I dati di acquisizione possono essere memorizzati. Analizza ed elabora vari segnali nel backstage del PC: come analisi della larghezza di banda, analisi dello spettro, analisi energetica, ecc.
7. L'interfaccia vocale integrata nel box sperimentale e il chip di acquisizione vocale dedicato, che utilizzano la tecnologia di "sovracampionamento" e "filtraggio della decimazione" per garantire che la voce abbia un buon effetto di recupero anche nel campionamento a 8 KHZ, la frequenza di campionamento da 8 KHZ a 96 KHZ è programmabile.
Esperimento
Esperimento 1 Risposta al gradino e risposta all'impulso
Esperimento 2 Simulazione di un sistema a tempo continuo
Esperimento 3 Filtro attivo passivo
Esperimento 4 Teorema del campionamento e recupero del segnale
Esperimento 5 Visualizzazione della traccia dello stato di rete del secondo ordine
Esperimento 6 Risposta transitoria del circuito del primo ordine (risposta di ingresso nulla e risposta di stato zero)
Esperimento 7 Risposta transitoria del circuito del secondo ordine
Esperimento 8 Caratteristiche di trasmissione del circuito del secondo ordine
Esperimento 9 Esperimento di convoluzione del segnale
Esperimento 10 Decomposizione di segnali a impulsi rettangolari
Esperimento 11 Sintesi di segnali a impulsi rettangolari
Esperimento 12 Effetto dell'ampiezza armonica sulla sintesi della forma d'onda
Esperimento 13 Effetto della fase sulla sintesi della forma d'onda
Esperimento 14 Analisi delle prestazioni del filtro digitale e di vari filtri
Esperimento 15 Progettazione online di filtri digitali e analisi armonica di segnali arbitrari
Esperimento 16 Analisi del segnale nel dominio del tempo e della frequenza
Capitolo III Digitale Esperimento di elaborazione del segnale e della voce
Esperimento 1: Digitalizzazione del segnale vocale (il suono originale può essere ascoltato e il diagramma della forma d'onda può essere visualizzato);
Esperimento 2: Trasformata di Fourier (caratteristiche di ampiezza e frequenza e caratteristiche di fase e frequenza);
Esperimento 3: Conversione di scala dei segnali vocali (analisi della variazione della voce e del suo spettro prima e dopo la conversione)
Esperimento 4: Analisi dello spettro di elaborazione del limite di banda vocale (i segnali vocali passano attraverso filtri passa-basso, passa-alto e passa-banda rispettivamente).
