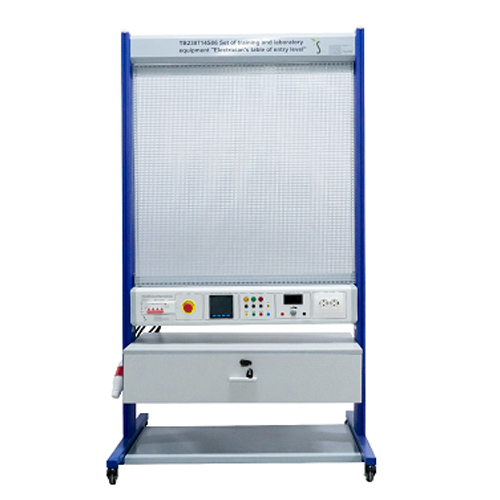

TB230714S06 Set di attrezzature per la formazione e il laboratorio "Tavolo per elettricisti di livello base" Attrezzature didattiche Attrezzature scolastiche Formazione Attrezzature per la formazione elettricaI. Panoramica del prodotto
1.1 Panoramica
Con il rapido sviluppo dell'economia mondiale, la domanda di personale tecnico e professionale è in crescita e sono necessarie sempre più attrezzature di formazione per la formazione di nuovo personale tecnico. Il personale tecnico elettrico necessita di un banco di prova che possa essere utilizzato per la formazione in ambito elettrico. Questo banco di prova non solo deve essere in grado di fornire una varietà di alimentatori di precisione, ma deve anche consentire la libera combinazione e installazione dei componenti sperimentali. Il set di attrezzature da laboratorio e il banco di prova "tavolo per elettricisti di livello base" della nostra azienda soddisfano i due requisiti di cui sopra.
1.2 Caratteristiche
(1) La piattaforma di prova offre eccellenti prestazioni di messa a terra, che possono garantire la sicurezza personale degli utenti.
(2) La piattaforma di prova offre una solida piastra a maglie, che consente la libera combinazione di componenti elettrici e può supportare una formazione più ampia e diversificata.
(3) La piattaforma di prova offre una scatola elettrica integrata, che semplifica notevolmente la complessità del collegamento dei componenti elettrici.
(4) La piattaforma di prova offre diversi tipi di tensioni di precisione e può supportare requisiti sperimentali più diversificati.
II. Parametri prestazionali
Potenza in ingresso: trifase a cinque fili 380 V±10% 50 Hz
Dimensioni: 1330*830*2010
Peso: 130 kg
Condizioni di funzionamento: Temperatura ambiente -10℃～+40℃; Umidità relativa < 85% (25°C)
III. Elenco dei componenti e introduzione dettagliata
3.1 Parte principale
Numero Nome
1 Spina industriale impermeabile
2 Corpo del banco di formazione pratica
3 Pannello a rete
4 Scatola elettrica
5 Armadio
6 Ruote mobili
3.2 Parte della scatola di alimentazione
Numero Nome
1 Interruttore automatico
2 Pulsante di emergenza
3 Misuratore multifunzione trifase
4 Presa terminale e spia di stato dell'alimentazione
5 Manopola di regolazione della pressione
6 Voltmetro CC
7 Presa a due posizioni
3.3 Elenco delle configurazioni dell'apparecchiatura
Numero Nome Quantità
Componente 1 Interruttore automatico 1
Componente 2 Pulsante di emergenza 1
Componente 3 Misuratore multifunzione trifase 1
Componente 4 Spia di alimentazione 3
Componente 5 Voltmetro 1
Componente 6 Manopola di regolazione della pressione 1
Componente 7 Presa a due posizioni 1
3.4 Accessori
Numero Nome Quantità
1 Canalina 6 pezzi
2 Attrezzi di installazione 1 set
3 Interruttore automatico 1P 3 pezzi
4 Circuito 3P Interruttore 3 pezzi
5 Terminale a U 1 busta
6 Terminale a pin 1 busta
7 Multimetro digitale con pinza amperometrica e batteria 1 set
8 Saldatura 1 pezzo
9 Viti autofilettanti 50 pezzi
10 Clip in plastica 50 pezzi
11 Lampada fluorescente 1 pezzo
12 Guida 5 pezzi
13 Cavo nero 1 rotolo
14 Cavo blu 1 rotolo
15 Contatore elettrico monofase 1 pezzo
16 Cavo elettrico nero da 4 mm 2 pezzi
17 Cavo elettrico blu da 4 mm 5 pezzi
18 Contatore multifunzione trifase 1 pezzo
19 Cavo elettrico rosso da 4 mm 5 pezzi
20 Cavo elettrico giallo da 4 mm 5 pezzi
21 Relè intermedio 1 pezzo
22 Contattore 1 pezzo
23 Interruttore 1 pezzo
24 Cavo elettrico verde da 4 mm 5 pezzi
25 Presa a due fori senza filo di terra 1 pezzo
26 Cavo elettrico bicolore da 4 mm 2 pezzi
27 Lampade a incandescenza e portalampada 1 set
IV. Elenco degli esperimenti
Esperimento 1 Controllo elettrico del tavolo da elettricista di livello base
Esperimento 2 Prova di alimentazione CA del tavolo da elettricista di livello base
Esperimento 3 Prova di alimentazione CC del tavolo da elettricista di livello base
Esperimento 4 Introduzione allo schema elettrico del tavolo da elettricista di livello base
