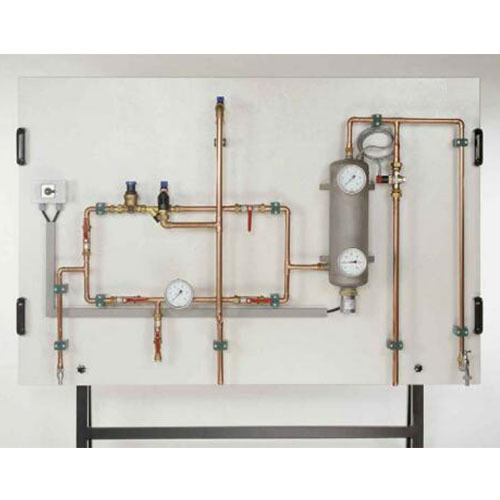

SR3021 Dispositivi di sicurezza Pannello di formazione Apparecchiature da laboratorio termico Apparecchiature didattiche Apparecchiature per l'insegnamento
Obiettivi di apprendimento / Esperimenti
- Funzione delle valvole di sicurezza
- Funzione e configurazione di un sistema di dispositivi di sicurezza
- Funzione di un dispositivo di sicurezza per scariche termiche
Specifiche
[1] Dispenser per l'apprendimento di impianti di riscaldamento e idraulici
[2] Recipiente a pressione
[3] Resistenza filettata con quadro elettrico
[4] 2 manometri a molla
[5] 1 termometro a quadrante bimetallico
[6] Dispositivo di sicurezza per scariche termiche
[7] 1 sistema di dispositivi di sicurezza con valvola di riduzione della pressione, valvola di intercettazione, raccordi di prova e valvola di non ritorno, raccordo per manometro e valvola di sicurezza
[8] 2 tubi di scarico, 1 tubo di riempimento, 1 tubo di scarico

Dati tecnici
Recipiente a pressione in acciaio - volume: circa 5 l - pressione massima di esercizio: 7,8 bar
Elemento riscaldante filettato - potenza: 3 kW - grado di protezione: IP 65
Dispositivo di sicurezza per scarica termica: azionato a 95 °C
Campo di regolazione della valvola di riduzione della pressione: 1,5...6 bar
Campi di misura
- pressione: 0...10 bar
- temperatura: 0...120 °C
Dimensioni e peso LxPxA: 1660x700x1850 mm Peso: circa 105 kg
Necessario per il funzionamento 230 V, 50/60 Hz, monofase Attacco acqua, scarico
