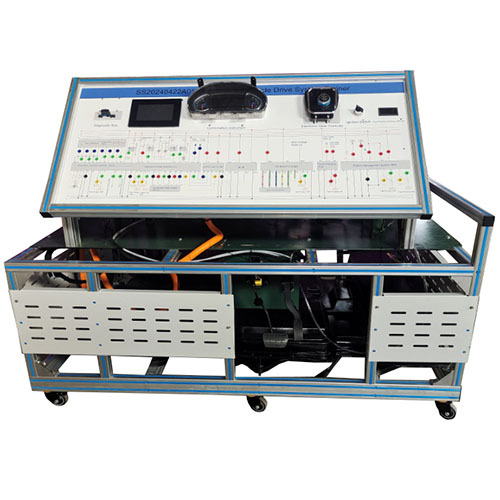

SS20240422A05 Sistema di addestramento per veicoli elettrici puri, attrezzatura didattica automobilistica, attrezzatura per l'insegnamento, attrezzatura educativaIntroduzione al prodotto
Questa piattaforma didattica è adatta a tutti i tipi di scuole superiori e istituti professionali per lo svolgimento di lezioni teoriche e pratiche sui sistemi di propulsione dei veicoli a energia alternativa; permette di visualizzare in modo completo la struttura e il principio di funzionamento di tali sistemi, aiutando gli studenti a comprendere la teoria del controllo astratto; consente di diagnosticare e individuare i guasti meccanici più comuni dei sistemi di propulsione dei veicoli a energia alternativa e di addestrare gli studenti ad analizzare e risolvere problemi pratici.
La piattaforma didattica include 1 set di motore per veicoli a energia alternativa, 1 set di sistema di controllo del motore, 1 set di pannello di misurazione e la relativa documentazione.
La piattaforma è assemblata con profili in lega di alluminio ad alta resistenza. Alla base sono presenti 4 ruote universali (2 con freno e 2 senza freno) per facilitarne lo spostamento.
Configurazione di base dell'apparecchiatura:
Pacco batterie e BMS (con comunicazione CAN, inclusi batteria singola, relè di scarica, relè di carica, relè di precarica, sensore di corrente Hall, assicurazione, interfaccia di carica, interfaccia di controllo a bassa tensione, modulo di controllo principale del sistema di gestione della batteria BMS), quadro di distribuzione ad alta tensione, controller VCU, dispositivo di trasmissione motore, caricabatterie di bordo, modulo DC-DC, strumentazione, presa di ricarica standard nazionale e pistola di ricarica, controller motore, gruppo acceleratore elettronico, gruppo meccanismo di cambio, motore sincrono a magneti permanenti (con sensore di temperatura del motore, trasformatore rotante), dispositivo freno a disco idraulico e semiasse, dispositivo di trasmissione, CAN, ecc., impostazione guasti, relè ad alta corrente, interruttore di alimentazione principale, interruttore di arresto di emergenza, batteria ausiliaria (12V45AH), supporto mobile costruito con profili integrati in lega di alluminio (con ruote autobloccanti, pannello principale con terminali di rilevamento dell'installazione), sistema di impostazione guasti, manuale d'uso dell'apparecchiatura.
Funzionamento in caso di guasto
Guasto di addestramento pratico 1: Impostazione di guasto del terminale 6 del pedale dell'acceleratore
Guasto di addestramento pratico 2: Impostazione di guasto del terminale 25 del pedale dell'acceleratore
Guasto di addestramento 3: Impostazione di guasto del terminale 115 del relè della pompa dell'acqua
Guasto di addestramento 4: Impostazione di guasto del terminale 120 del relè della ventola
Guasto di addestramento 5: Impostazione di guasto del terminale 10 del sensore di temperatura del motore
Guasto di addestramento 6: Impostazione di guasto del terminale 82 del meccanismo del cambio
Guasto di addestramento 7: Impostazione di guasto del terminale F della batteria
Parametri di base del sistema di addestramento
Specifiche della piattaforma di addestramento 1850 mm × 1200 mm × 1650 mm
Alimentazione 110 V 50/60 Hz
Tensione di funzionamento 12 V CC
