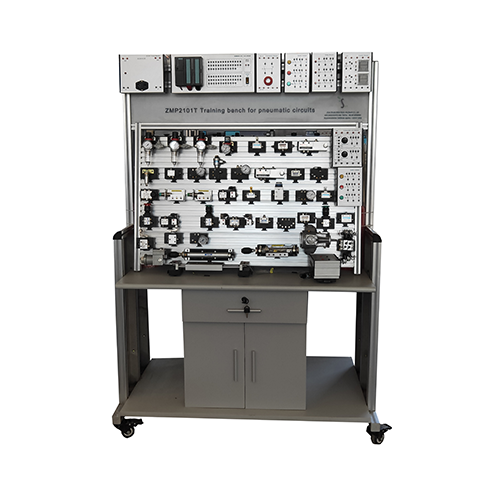

ZMP2101T Trainer pneumatico proporzionale Attrezzatura per l'addestramento pneumatico Attrezzatura didattica Attrezzatura per la formazione professionaleI. Caratteristiche principali
1. Il design della piattaforma sperimentale bifacciale può soddisfare le esigenze di due gruppi di studenti contemporaneamente. I componenti, i circuiti e il controllo elettrico dei due lati sono controllati in modo indipendente e l'esperimento non subisce interferenze reciproche.
2. La struttura modulare delle strutture rende l'esperimento semplice e pratico, i vari componenti pneumatici sono suddivisi in moduli separati e, grazie alla comoda piastra di installazione, l'esperimento può essere installato liberamente su una piastra di alluminio standard. L'assemblaggio di vari circuiti sperimentali risulta semplice e pratico.
3. Connessione rapida e affidabile, facile installazione e collegamento pratico.
4. Componenti industriali standard, affidabili e sicuri.
5. Il laboratorio dispone di un'interfaccia di comunicazione con il computer che può essere controllata tramite un dispositivo di programmazione PLC;
6. La fonte di gas adotta un compressore d'aria silenzioso senza olio, che presenta le caratteristiche di bassa rumorosità (<55db). Il gas è inodore e insapore, pulito e asciutto. 7. Metodi di controllo multipli: circuito di controllo pneumatico singolo, circuito pneumatico di controllo elettrico con relè, circuito pneumatico di controllo PLC, ecc.
II. Banco da lavoro per l'addestramento
1. La piattaforma sperimentale adotta una struttura bifacciale, che consente di risparmiare efficacemente spazio in laboratorio e offre un rapporto costo-prestazioni elevato.
2. Il banco da laboratorio è realizzato con telaio in acciaio di alta qualità e acciaio laminato a freddo di alta qualità.
La parte inferiore della piattaforma è dotata di componenti e armadi per riporre gli utensili.
Lo schermo di addestramento è appositamente progettato per la speciale cinghia a "T", che può essere facilmente e liberamente installata con componenti pneumatici e collegata al circuito sperimentale. Pneumatico ed elettropneumatico a doppia faccia
- per 2 postazioni di lavoro
- ogni banco è composto da una struttura in acciaio inox per il montaggio e deve essere fornito completamente attrezzato
- il banco deve essere montato su rulli e dotato di cassetti
- l'attrezzatura deve essere di tipo industriale
Dotato di:
- alimentatore
- gruppo pneumatico composto da: regolatore di pressione, manometro, filtro, cross-connect
- strumenti necessari per lo studio della pneumatica industriale, elettropneumatica ed elettropneumatica proporzionale
III. Elenco degli esperimenti
Pneumatica di base
1) esperimento di dimostrazione funzionale di componenti pneumatici comuni;
2) Esperimento dimostrativo di un circuito pneumatico comune:
3) Circuito di commutazione del cilindro a semplice effetto
4) Circuito di inversione del cilindro a doppio effetto
5) Circuito di regolazione della velocità del cilindro a semplice effetto (monodirezionale, bidirezionale)
Circuito di regolazione della velocità di ingresso del cilindro a doppio effetto
7) Circuito di regolazione della velocità del cilindro a doppio effetto
8) Circuito di commutazione della velocità
9) Viene adottato il circuito tampone della valvola a farfalla parallela
10) Circuito di interblocco
11) Circuito di protezione da sovraccarico
12) Circuito di scarico
13) Circuito di controllo del moto alternativo continuo a cilindro singolo
14) Circuito di controllo del moto alternativo continuo a due cilindri
15) Utilizzo della sequenza di cilindri della valvola di corsa
16) Circuito di azione sequenziale a doppio cilindro con interruttore elettrico (interruttore magnetico, interruttore di prossimità)
17) Circuito di azione sequenziale multicilindro
18) Circuito del motore sincrono a due cilindri
19) Circuito di controllo della pressione secondaria
20) Circuito di conversione alta e bassa tensione
21) Conteggio Ciclo
22) Ciclo di ritardo
23) Circuito di azionamento manuale
24) Circuito di applicazione della valvola
25) Circuito di applicazione della valvola di scambio a porta
26) Circuito di applicazione della valvola di scarico rapido
Elettropneumatico con PLC
1) Programmazione delle istruzioni PLC, apprendimento della programmazione trapezoidale
2) Apprendimento e utilizzo del software di programmazione PLC (forniamo software in edizione gratuita con utenti illimitati)
3) Comunicazione PLC e computer, debug online
4) Esperimento di controllo della combinazione PLC e pneumatica
IV.Componenti
Componenti pneumatici di base per ogni banco:
- 2 pulsanti di commutazione 3/2, normalmente chiusi
- 1 pulsante di commutazione 3/2, normalmente aperto
- indicatore di pressione a 2 colori
- selettore manuale 5/2
- pulsante push-pull 3/2 normalmente chiuso
- valvola a rullo 3/2 normalmente chiusa
- 2 sensori di prossimità pneumatici fissati sull'attuatore
- 2 temporizzatori pneumatici normalmente chiusi
- valvola di sequenza
- distributore unilaterale 3/2, a comando pneumatico
- distributore unilaterale 5/2 a comando pneumatico
- distributore bilaterale 5/2 bistabile, a comando pneumatico
- funzione logica OR
- funzione logica &
- valvola di evacuazione rapida
- 2 limitatori di portata unidirezionali
- attuatore a semplice effetto
- attuatore a doppio effetto
- filtro-regolatore di pressione con distributore di alimentazione della pressione
- regolatore di pressione con manometro
- 2 manometri
- raccordo di interconnessione aria
- 2 tubi flessibili in plastica
- motore pneumatico
- sequenziatore pneumatico
Componenti elettropneumatici di base per ogni banco:
- modulo pulsanti elettrici
- modulo relè elettrici
- modulo relè temporizzati
- modulo contatore elettronico di preselezione
- pulsante di arresto di emergenza
- sensore di prossimità induttivo
- sensore di prossimità capacitivo
- terminale distributore
- valvola di ritegno a battente
- elettrodistributore con LED
- manometro
- distributore di pressione con filtro riduttore di pressione
Componenti di regolazione pneumatica:
- modulo pulsanti elettrici
- pulsante normalmente chiuso
- elettrodistributore proporzionale (5/3, …)
- elettrodistributore con LED (5/3 normalmente chiuso, 3/2 normalmente chiuso, …)
- manometro
- limitatore di portata unidirezionale
- distributore di pressione con filtro riduttore di pressione
- raccordo di interconnessione aria
- tubi flessibili in plastica
- attuatore lineare, con guida e tutti gli accessori necessari
- regolatore PID
- scheda di comparazione
- sensore di pressione analogico
- condensatori pneumatici
- regolatore di stato
- tutti i componenti necessari Accessori per la regolazione pneumatica (potenziometro, smorzatore, peso, ...)
PLC dotato di almeno:
- Alimentazione 24 VDC
- Processore: 192 kbyte o superiore, memoria 512 kbyte o superiore
- Interfaccia di rete (Profinet, Ethernet, USB, ...)
- 16 ingressi digitali 24 VCC, indicazione luminosa a LED con separazione di potenziale
- 16 uscite digitali 24 VCC, 0,5 A con separazione galvanica e protezione da cortocircuito
- 2 ingressi analogici
- 2 uscite analogiche
Fornito con Siemens S7-314CPLC:
- Software multiutente Teaching Edition per la programmazione PLC, inclusi diversi linguaggi (forniamo software in edizione gratuita con utenti illimitati)
- Collegamento PC-PLC
- Set di ricambi
- Set di accessori:
. Cavi elettrici
. Tubi flessibili in plastica
. Utensili per il collegamento dei tubi flessibili
. Ricambi di primo utilizzo
- Manuale delle attività pratiche
- Manuale di istruzioni per l'insegnante con soluzioni per le attività pratiche
- Compressore d'aria silenzioso da 30 litri, minimo 8 bar
- Software multiutente per la simulazione di circuiti pneumatici ed elettromagnetici.
