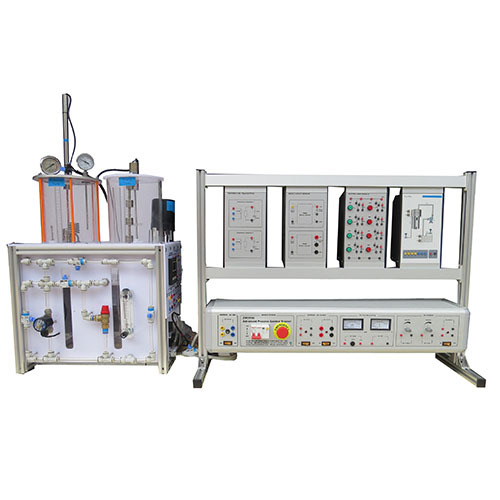

ZM3196 Trainer per il Controllo di Processo Attrezzature Didattiche Attrezzature per la Formazione Professionale Trainer per il Controllo di Processo

I. Panoramica del Prodotto
1.1 Panoramica
Il controllo di processo è l'abbreviazione di controllo automatico del processo di produzione e rappresenta una parte importante della tecnologia di automazione. Solitamente si riferisce ai processi di produzione di petrolio, industria chimica, energia elettrica, metallurgia, industria leggera, materiali da costruzione, energia nucleare, ecc. Nel processo di produzione industriale moderna, la tecnologia di controllo di processo svolge un ruolo sempre più importante al fine di raggiungere indicatori tecnici ed economici ottimali, migliorare i benefici economici e la produttività del lavoro, migliorare le condizioni di lavoro e proteggere l'ambiente ecologico.
Prendendo come punto di riferimento principale la tecnologia e i sistemi di apparecchiature chiave per l'automazione dell'industria di processo e i sistemi informativi, progettiamo attrezzature di formazione e insegnamento complete e avanzate per laboratori professionali di controllo di processo e stabiliamo le basi fondamentali per la formazione ingegneristica di laboratorio.
La progettazione di questa unità formativa è ragionevole e presenta una forte versatilità. Non solo soddisfa i requisiti dell'insegnamento sperimentale per corsi professionali come l'automazione industriale e il controllo automatico in college e università, ma è anche adatta alla ricerca e allo sviluppo di argomenti di progetti di laurea. 1.2 Caratteristiche
1. L'attrezzatura per l'allenamento adotta un telaio in profilato di alluminio industriale, un design trasparente e un'interfaccia con struttura aperta. Il sistema adotta un'installazione desktop, un'installazione desktop e un posizionamento flessibile.
2. Il prodotto adotta una struttura desktop, un design del telaio in lega di alluminio e due parti: l'oggetto di controllo e il sistema di controllo. Può essere combinato sulla postazione di lavoro o utilizzato separatamente in base alle esigenze. Ad esempio: l'aggiunta del sistema di controllo a diverse scatole di carico simulate può trasformarsi in un'attrezzatura per l'allenamento PLC, aumentando notevolmente la flessibilità di utilizzo dell'attrezzatura.
3. L'interfaccia di input/output dell'attrezzatura ha una buona compatibilità. L'unità di azionamento e l'unità di controllo PLC adottano il tipo di scatola sospesa, facile da sostituire. Può essere utilizzata come carico di circuito elettronico o come oggetto di esecuzione del sistema di controllo PLC e può essere espansa e aggiornata secondo necessità.
II. Parametri prestazionali
1. Alimentazione di lavoro: monofase a tre fili 220 V + 5% 50 Hz;
2. Dimensioni: 1600 x 800 x 1680 mm (lunghezza x larghezza x altezza)
3. Capacità della macchina: <1KVA Segnale di controllo: tensione 0,5V/4-20mA;
4. Alimentazione dell'oggetto di controllo: motore DC24V10%, valvola di controllo DC24V±10%, riscaldamento DC48V±10%
5. Ambiente di lavoro. Da -10°C a 40°C, umidità relativa: 20%~90% senza condensa
6. Condizioni di lavoro: temperatura -10°C~+40°C umidità relativa <85% (25°C)
Configurazione del sistema
Componenti principali del sistema:
Numero di serie Nome del prodotto Quantità
1 Dispositivo oggetto del sistema di controllo di processo 1Set
2 Installazioni elettriche per sistemi di controllo di processo 1Set

III. Contenuto sperimentale
Capitolo 1: Esperimenti per comprendere la composizione strutturale dei sistemi di controllo di processo
Esperimento 1: Comprensione della composizione della struttura hardware dei dispositivi di controllo e rilevamento di processo ed esperimenti di composizione e collegamento degli schemi di controllo
Esperimento 2 Esperimento di funzionamento e impostazione dei parametri dello strumento di regolazione, dello strumento di trasmissione, ecc.
Esperimento 3 Calibrazione del sensore (migrazione dello zero e regolazione dello span)
Capitolo 2 Esperimento di prova delle caratteristiche dell'oggetto controllato
Esperimento 1 Esperimento di prova delle caratteristiche del serbatoio d'acqua a capacità singola
Esperimento 2 Esperimento di prova delle caratteristiche del recipiente a pressione
Capitolo 3 Esperimento con sistema di controllo a singolo anello
Esperimento 1 Pratica del sistema di controllo a singolo anello
Esperimento 2 Esperimento di controllo a valore fisso del livello del liquido nel serbatoio dell'acqua
Esperimento 3 Esperimento di controllo a valore costante della temperatura statica dell'acqua
Esperimento 4 Esperimento di controllo a valore fisso della temperatura dinamica dell'acqua
Esperimento 5 Esperimento di controllo a valore fisso del flusso dell'elettrovalvola
Esperimento 6 Esperimento di controllo a valore costante del flusso della pompa dell'acqua con regolazione della velocità
Esperimento 7 Esperimento di controllo a valore costante della pressione nel serbatoio dell'acqua
Esperimento 8 Esperimento di protezione di sicurezza della pressione del serbatoio dell'acqua
Capitolo 4 Esperimento di controllo del livello della temperatura
Esperimento 1 Esperimento di controllo della temperatura e del livello dell'acqua nel serbatoio dell'acqua
Capitolo 5 Esperimento con sistema di controllo PID
Esperimento 1 Esperimento di controllo PID dei parametri di flusso
Esperimento 2 Esperimento di controllo PID dei parametri di temperatura
Esperimento 3 Esperimento di controllo della regolazione PID dei parametri di pressione
Esperimento 4 Esperimento di controllo della regolazione PID dei parametri di livello del liquido
Capitolo 6 Esperimento di circuito di confronto tra amplificatori operazionali e segnali dei sensori
Esperimento 1 Esperimento di circuito di acquisizione del segnale di temperatura
Esperimento 2 Pressione, Livello del liquido, flusso, esperimento sul circuito di acquisizione TDS, esperimento sul circuito della valvola di controllo
Esperimento 3: esperimento sul circuito dell'interruttore di livello del liquido
Esperimento 4: esperimento sul circuito del riscaldatore, della pompa dell'acqua, dell'elettrovalvola, dell'agitatore
