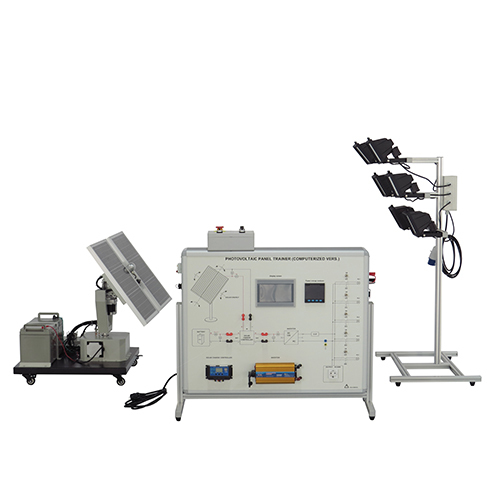

SR2112R Strumento didattico per pannelli fotovoltaici (versione computerizzata) Attrezzatura didattica Attrezzatura per l'istruzione professionale Attrezzatura per la formazione sulle energie rinnovabili
I. Panoramica del prodotto
1.1 Panoramica
Il sistema di attrezzature per la formazione può simulare e dimostrare il processo di generazione di energia solare. Permette agli studenti di acquisire una comprensione preliminare e intuitiva dei sistemi di generazione di energia solare. Può coltivare conoscenze e competenze omogenee degli studenti ed è adatto per gli esami di insegnamento e formazione professionale di istituti professionali superiori e studenti del terzo anno.
1.2 Caratteristiche
(1) La piattaforma di formazione adotta la struttura del telaio a colonna in profilo di alluminio, lo strumento di misura e l'alimentatore per la formazione sono integrati e la base è dotata di ruote universali. Le unità sono flessibili, facili da usare e non facili da danneggiare.
(2) Il circuito sperimentale e i dispositivi sono completamente configurati e possono essere utilizzati in combinazione per completare i contenuti formativi di varie materie.
(3) La piattaforma di formazione è dotata di un buon sistema di protezione di sicurezza.
II. Parametri prestazionali
Potenza in ingresso: monofase a tre fili, AC220±10%, 50Hz
Peso: <200 kg
Condizioni di funzionamento: temperatura -10～+40 ℃, assenza di gas corrosivi e combustibili, assenza di grandi quantità di polvere conduttiva
Dimensioni:
Corpo principale del pannello fotovoltaico trainer: 984 mm*400 mm*830 mm
Unità di inseguimento solare: 920 mm*850 mm*800 mm
Sorgente luminosa simulata per interni: 700 mm*500 mm*1400 mm
III. Elenco dei componenti e introduzione dettagliata
3.1 Parte principale
Numero Nome
1 Batteria
2 Pannello solare
3 Sensore di illuminazione
4 Sensore di angolo di luce
5 Corpo del pannello fotovoltaico trainer
6 Sorgente luminosa simulata
7 Asse A dell'unità di tracciamento
8 Asse B dell'unità di tracciamento
3.2 Parte principale del pannello
Numero Nome
1 Pannello di controllo remoto
2 Schermo di visualizzazione
3 Misuratore multifunzione monofase
4 Interruttore automatico
5 Porta USB
6 Connettore a U
7 Regolatore solare
8 Terminale di selezione del pannello solare
9 Connettore del pannello solare
10 Interruttore di carico
11 Presa di carico
12 Inverter
3.3 Elenco delle configurazioni dell'apparecchiatura
Numero Nome Quantità
Componente 1 Corpo del pannello fotovoltaico trainer 1
Componente 2 Unità di tracciamento solare 1
Componente 3 Sorgente luminosa simulata per interni 1
Componente 4 Unità di controllo remoto 1
3.4 Accessori
Carico lampadina CA
Carico lampadina CC
Cavo elettrico di sicurezza da 4 mm (rosso e nero)
Modulo di carico scorrevole
Caricabatterie
Cavo USB
Cavo del dispositivo
CD del software
N. Nome Specifiche Quantità
1 Carico lampadina CA 12 V CC 1
2 Carico lampadina CC 220 V CA 1
3 Cavo elettrico di sicurezza da 4 mm Rosso 1 metro, testa a testa 1
4 Cavo elettrico di sicurezza da 4 mm Nero 1 metro, testa a testa 11
5 Modulo di carico scorrevole 10Ω 1
6 Caricabatterie CC 12 V 1
7 Cavo USB 1
8 Cavo dispositivo 4
9 CD software 1
IV. Contenuto sperimentale
Esperimento 1 Esperimento di test della tensione a circuito aperto di una cella fotovoltaica
Esperimento 2 Esperimento di test della corrente di cortocircuito di una cella fotovoltaica
Esperimento 3 Esperimento di test della caratteristica I-V di un pannello solare
Esperimento 4 Esperimento di test della potenza di lavoro di una batteria fotovoltaica
Esperimento 5 Diversi esperimenti di test della potenza massima di celle fotovoltaiche in diverse condizioni di luce
Esperimento 6 Esperimento del regolatore di carica
Esperimento 7 Esperimento del funzionamento del regolatore di inseguimento
Esperimento 8 Esperimento delle caratteristiche di uscita di una cella fotovoltaica
Esperimento 9 Esperimento del principio di controllo della carica di una batteria fotovoltaica
Esperimento 10 Esperimento del principio di base dell'inverter
Esperimento 11 Utilizzo del software di monitoraggio
Esperimento 12 Utilizzo della curva software
Esperimento 13 Registrazione dati software
Esperimento 14 Esportazione dati software
Esperimento 15 Esperimento di raccolta dell'illuminazione solare
