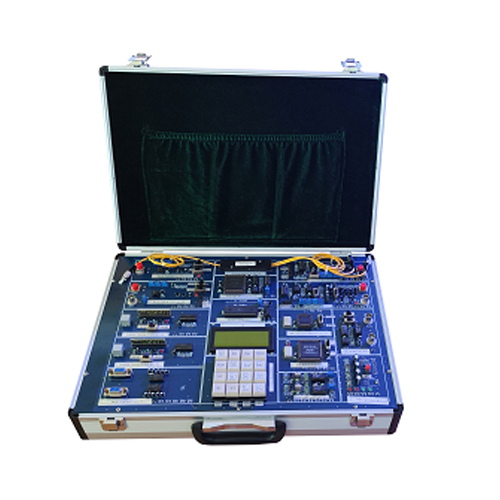

TB230621S09 Kit di formazione per la comunicazione in fibra ottica Attrezzatura didattica scolastica Banco da lavoro per formatori professionali Attrezzatura per la formazione elettricaDescrizione del prodotto:
Questo dispositivo integra fedelmente la realtà della moderna comunicazione in fibra ottica, riflette pienamente le attuali condizioni e tendenze di sviluppo della comunicazione in fibra ottica ed è la scelta migliore per gli studenti che desiderano combinare teoria e pratica. Questo sistema sperimentale può essere utilizzato per l'insegnamento sperimentale in comunicazione, optoelettronica, ottica, elettronica, fisica e altri corsi di laurea correlati, in modo che gli studenti possano comprendere il principio della comunicazione ottica e gettare le basi per ulteriori studi e lavori futuri.
Composizione del sistema:
1. Utilizzando il chip singolo 89C52 ad alte prestazioni come controller di sistema, la matrice di tastiera 4x4 realizza l'impostazione dello stato di funzionamento e visualizza lo stato di funzionamento e i parametri su un display LCD 192x64.
2. Ciascuna delle unità di trasmissione ottica a 1310 nm e 1550 nm è dotata di due interruttori di commutazione analogici e digitali in grado di trasmettere segnali analogici e digitali.
3. Due unità di ricezione ottica, ciascuna con un interruttore analogico e digitale, un interruttore funzionale e un jumper per la ricezione di segnali analogici e digitali.
4. Due interfacce telefoniche, con commutatori analogici e digitali per la trasmissione di telefonia vocale.
5. Circuito di conversione di livello RS232 bidirezionale e interfaccia standard RS232 per la trasmissione dati tra computer e MODEM.
6. Splitter ottico monomodale 1 × 2 in grado di ottenere 1 ingresso e 2 uscite di segnali ottici.
7. Utilizzo del dispositivo CPLD EPM7128 e del convertitore digitale-analogico seriale TLC5620, nonché di un convertitore analogico/digitale.
Descrizione del prodotto:
Questo dispositivo integra fedelmente la realtà della moderna comunicazione in fibra ottica, riflette pienamente le attuali condizioni e tendenze di sviluppo della comunicazione in fibra ottica ed è la scelta migliore per gli studenti che desiderano combinare teoria e pratica. Questo sistema sperimentale può essere utilizzato per l'insegnamento sperimentale in comunicazione, optoelettronica, ottica, elettronica, fisica e altre discipline correlate, in modo che gli studenti possano comprendere il principio della comunicazione ottica e gettare le basi per ulteriori studi e lavori futuri.
Composizione del sistema:
1. Utilizzando il chip singolo 89C52 ad alte prestazioni come controller di sistema, la matrice di tastiera 4x4 realizza l'impostazione dello stato di funzionamento e visualizza lo stato di funzionamento e i parametri su un display LCD 192x64. 2. Ciascuna delle unità di trasmissione ottica a 1310 nm e 1550 nm è dotata di due interruttori di commutazione analogici e digitali in grado di trasmettere segnali analogici e digitali.
3. Due unità di ricezione ottica, ciascuna con un interruttore analogico e digitale, un interruttore funzionale e un ponticello per la ricezione di segnali analogici e digitali.
4. Due interfacce telefoniche, con commutatori analogici e digitali per la trasmissione di telefonia vocale.
5. Sono presenti un circuito di conversione di livello RS232 bidirezionale e un'interfaccia standard RS232 per realizzare la trasmissione dati tra computer e MODEM.
6. Uno splitter ottico monomodale 1x2 in grado di ottenere 1 ingresso e 2 uscite di segnali ottici.
7. Utilizzo del dispositivo CPLD EPM7128 e del convertitore digitale-analogico seriale TLC5620, e analogico
29. Esperimento di trasmissione di immagini in fibra
30. Esperimento di comunicazione in fibra ottica punto-multipunto
31. Trasmissione in fibra ottica con multiplexing a divisione di lunghezza d'onda
Configurazione del prodotto:
1 Oscilloscopio doppio da 20 MHz 1 pz
2 Telecamera 1 pz
3 Monitor da 5 pollici 1 pz
4 Multiplexer a divisione di lunghezza d'onda (WDM) 1 pz
5 Adattatore SC/SC 1 pz
6 Adattatore ST/ST 1 pz
7 Jumper FC/PC-SC/PC 1 pz
8 Jumper FC/PC-SC/PC 1 pz
9 Jumper FC/PC-SC/PC 1 pz
10 Commutatore ottico 1310/1550 1 pz
11 Attenuatore ottico regolabile 1 pz
12 Tester BER ET2000 1 pz
13 Misuratore di potenza ottica GNS-OPM/A 1 pz
14 Telefono 2 pz
