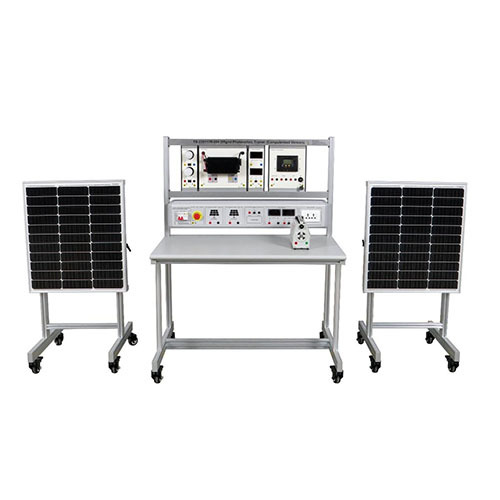

TB-230117R-004 Trainer per Fotovoltaico Off-Grid (Versione Computerizzata) Attrezzatura Didattica Attrezzatura per la Formazione Professionale Attrezzatura per la Formazione sulle Energie Rinnovabili

1. Introduzione al Prodotto
1.1 Descrizione del Prodotto
Questa apparecchiatura è un sistema didattico e formativo per la generazione di energia fotovoltaica, progettato per gli studenti. Simula il reale processo di generazione di energia fotovoltaica attraverso una struttura modulare, integrando funzioni di generazione di energia, accumulo di energia, inversione, controllo del carico e monitoraggio dei dati. L'apparecchiatura è basata su un telaio in lega di alluminio ed è dotata di quattro ruote universali per una facile mobilità. L'ampio piano di lavoro supporta operazioni sperimentali multi-scenario e funzioni di monitoraggio remoto per soddisfare la duplice esigenza di insegnamento teorico e operazioni pratiche.
L'apparecchiatura si basa su "visualizzazione teorica e funzionamento pratico". Attraverso la simulazione del reale processo di generazione di energia fotovoltaica, la ricchezza di dati di monitoraggio e la combinazione flessibile dei moduli, aiuta gli studenti a padroneggiare il principio di funzionamento dei nuovi sistemi di generazione di energia, il debugging delle apparecchiature e le competenze di risoluzione dei problemi. È una piattaforma formativa ideale per l'insegnamento della tecnologia fotovoltaica. 1.2 Caratteristiche del prodotto
1. Simulazione della generazione di energia fotovoltaica
Il pannello fotovoltaico genera corrente continua dopo aver ricevuto luce e realizza l'inseguimento del punto di massima potenza tramite il controller solare MPPT (12/24 V, 30 A) per ottimizzare l'efficienza di conversione energetica.
Supporta l'uscita a doppio canale di "fotovoltaico 1" e "fotovoltaico 2" e può confrontare le prestazioni di generazione di energia in diverse condizioni di illuminazione.
2. Monitoraggio dei dati multiparametro
Modulo di misurazione: dotato di voltmetro CA/CC, amperometro (ad esempio CA 250 V/5 A, CC 50 V/10 A), misuratore CA meccanico che visualizza i dati di generazione di energia in tempo reale.
Unità di monitoraggio della centralina di alimentazione: voltmetro CC integrato (30 V), amperometro (10 A), feedback intuitivo sullo stato di carica e scarica della batteria.
3. Inversione e controllo del carico
Modulo inverter: converte l'alimentazione a 12 V CC della batteria in alimentazione CA 230 V/50 Hz, supportando un carico continuo di 600 W e un picco di 1200 W.
Modulo di carico: contiene lampadine LED AC/DC (AC220V/5W, DC12V/5W), che verificano lo stato di funzionamento del carico in diverse modalità di alimentazione.
Espansione del carico portatile: collega dispositivi esterni tramite presa AC220V per espandere gli scenari sperimentali.
4. Accumulo di energia e protezione di sicurezza
Unità batteria: accumula energia fotovoltaica e supporta esperimenti di alimentazione off-grid.
Interruttore automatico + interruttore di arresto di emergenza: meccanismo di protezione a doppio circuito, interrompe rapidamente l'alimentazione in caso di emergenza.
Protezione con fusibile graduato (5A/10A/20A): adatta ai requisiti di protezione da sovracorrente dei diversi moduli.
5. Espansione e debugging sperimentale
Collega ciascun modulo tramite un cavo elettrico di sicurezza da 4 mm (rosso/nero/giallo/blu/bicolore) per realizzare il circuito in modo flessibile; il sensore di luce portatile aiuta ad analizzare la relazione tra intensità luminosa ed efficienza di generazione di energia.
2. Specifiche tecniche
Pannello solare fotovoltaico: DC12V/60W (monocristallino) 670mm*590mm
Alimentazione dell'apparecchiatura: monofase, tre fili AC220V
Carico portatile: 10Ω/4A
Dimensioni: 1060mm*630mm*1380mm
Peso: ≤300kg

3. Nomi dei componenti del prodotto e introduzione alle funzioni
3.1 Corpo principale del prodotto
N. Nome Quantità
1 Pannelli fotovoltaici 2
2 Componenti del modulo dell'apparecchiatura 1
3 Quadro di alimentazione dell'apparecchiatura 1
4 Carico portatile 1
3.2 Componenti del modulo del prodotto
N. Nome Quantità
1 Modulo regolatore solare 1
2 Modulo inverter 1
3 Modulo di misurazione CA 1
4 Modulo di carico 1
3.3 Quadro di alimentazione del prodotto
N. Nome Quantità
1 Unità interruttore automatico 1
2 Unità interruttore di arresto di emergenza 1
3 Unità di uscita PV 1 1
4 Unità di uscita PV 2 1
5 Unità batteria 1
6 Unità voltmetro CC 1
7 Unità amperometro CC 1
8 Presa 1
3.4 Accessori del prodotto
N. Nome Quantità
1 Cavo 2
2 Sensore di luce portatile 1
3 Caricabatterie 1
4 Cavo USB 1
5 Chiavetta USB 1
6 Fusibile (20 A) 3
7 Fusibile (10 A) 3
8 Fusibile (5 A) 3
9 Cavo di alimentazione 3
10 Cavo elettrico di sicurezza da 4 mm (nero) 6
11 Cavo elettrico di sicurezza da 4 mm (blu) 5
12 Cavo elettrico di sicurezza da 4 mm (rosso) 6
13 Cavo elettrico di sicurezza da 4 mm (giallo) 5
14 Cavo elettrico di sicurezza da 4 mm (bicolore) 5
4. Elenco degli esperimenti didattici sul prodotto
(1) Esperimento sulla generazione di energia con diverse angolazioni di luce
(2) Esperimento sul carico portatile
(3) Esperimento in serie di pannelli fotovoltaici
(4) Esperimento in parallelo di pannelli fotovoltaici
(5) Esperimento sulla ricarica della batteria (caricabatterie)
(6) Esperimento di gruppo sulla generazione di energia fotovoltaica
