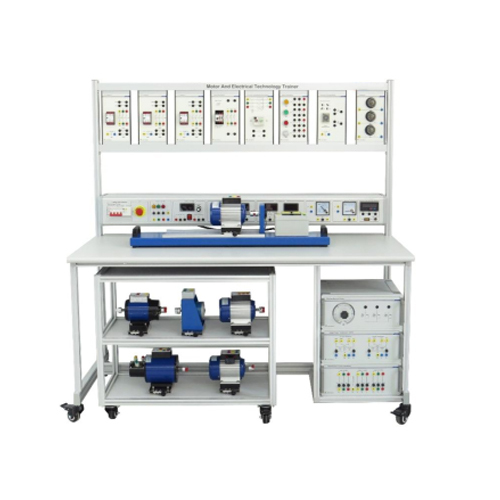

ZE3307 Banco di addestramento per la tecnologia elettrica e motoria Attrezzatura da laboratorio per la scuola Attrezzatura per la formazione elettrica educativa1. Introduzione all'apparecchiatura
1.1 Panoramica
Il simulatore di tecnologia elettrica e motoristica è un dispositivo appositamente progettato per l'istruzione e la formazione. Può essere utilizzato in istituti scolastici, corsi di formazione aziendale, attività di ricerca e sviluppo e test per aiutare studenti e tecnici ad apprendere e padroneggiare i principi di funzionamento, le competenze operative, la diagnosi dei guasti e i metodi di manutenzione di motori e sistemi elettrici.
Il sistema elettrico simulato può fornire un ambiente pratico e operativo, consentendo a studenti e tecnici di apprendere conoscenze teoriche attraverso la pratica, migliorare le proprie competenze, sottolineare l'importanza di un funzionamento sicuro e insegnare come rispettare le norme di sicurezza nei lavori elettrici.
1.2 Caratteristiche
(1) Include diversi tipi di motori, come motori a corrente continua, motori a corrente alternata, motori passo-passo, ecc.
(2) Dotato di vari interruttori, pulsanti, spie luminose e strumenti di misura per simulare sistemi di controllo elettrici reali
(3) Dotato di dispositivi di protezione come protezione da sovraccarico, protezione da cortocircuito, pulsanti di arresto di emergenza, ecc. per garantire un funzionamento sicuro
(4) Il funzionamento pratico può approfondire la comprensione delle conoscenze teoriche e migliorare l'efficacia dell'apprendimento. Inoltre, l'operazione può essere eseguita in un ambiente sicuro per ridurre i rischi durante il funzionamento effettivo.
(5) Le impostazioni e le funzioni del trainer possono essere regolate in base alle diverse esigenze didattiche e al contenuto del corso.
2. Parametri tecnici
Dimensioni: 1780 mm × 870 mm × 1780 mm (dati sulla scatola di imballaggio)
Peso: 200 kg (dati sulla scatola di imballaggio)
3. Elenco dei componenti e introduzione dettagliata
3.1 Scatola di alimentazione
N. Nome
1 Interruttore automatico
2 Interruttore di arresto di emergenza
3 Unità di uscita (380 V)
4 Unità di uscita regolabile
5 Unità di misura CC
6 Unità di misura CA
7 Unità di misura del fattore di potenza
8 Unità di misura della potenza
9 Unità di misura della velocità
3.2 Parte del modulo (vedere 3.5 Introduzione ai componenti per i dettagli)
N. Nome
1 Trasformatore monofase
2 Avviatore a resistenza
3 Trasformatore trifase
4 Scatola di sospensione del contattore CA
5 Modulo pulsante
6 Modulo interruttore di protezione limitatore di corrente
7 Modulo relè temporizzato elettronico
8 Modulo relè termico
9 Modulo carico (lampadina)
3.3 Parte del motore (vedere 3.5 Introduzione ai componenti per i dettagli)
N. Nome
1 Controller per motore sincrono a magneti permanenti
2 Motore sincrono a magneti permanenti
3 Motore asincrono trifase ad anelli collettori
4 Motore trifase a due velocità
5 Motore asincrono trifase a gabbia di scoiattolo
6 Motore shunt CC
7 Motore monofase a condensatore
3.4 Accessori
N. Nome Quantità
1 Cavo elettrico di sicurezza da 4 mm (giallo) 17
2 Cavo elettrico di sicurezza da 4 mm (verde) 6
3 Cavo elettrico di sicurezza da 4 mm (rosso) 6
4 Cavo elettrico di sicurezza da 4 mm (blu) 5
5 Cavo elettrico di sicurezza da 4 mm (nero) 5
6 Cavo elettrico di sicurezza da 4 mm (doppio) 5
7 Fusibile (5 A) 5
8 Fusibile (1 A) 5
4. Elenco degli esperimenti
Esperimento 1: Esperimento sul funzionamento del motore a magneti permanenti trifase
Esperimento 2: Esperimento sul funzionamento del motore asincrono trifase ad anelli collettori
Esperimento 3: Esperimento sulla velocità del motore trifase a due velocità
Esperimento 4: Esperimento di funzionamento di un motore asincrono trifase a gabbia di scoiattolo
Esperimento 5: Esperimento di un motore shunt a corrente continua
Esperimento 6: Esperimento di generazione di potenza con motore shunt a corrente continua
Esperimento 7: Esperimento di rotazione avanti e indietro di un motore a condensatore monofase
Esperimento 8: Esperimento di prova di un trasformatore monofase
Esperimento 9: Esperimento di prova di un trasformatore trifase
