I. Panoramica del prodotto
1.1 Panoramica
Questo dispositivo di formazione include vari tipi di motori e componenti di controllo industriale. Attraverso esperimenti pertinenti, gli studenti possono acquisire familiarità con le caratteristiche operative dei motori a corrente alternata trifase e i metodi di utilizzo di vari componenti di controllo industriale, padroneggiarne i principi e i metodi di controllo e coltivare le relative conoscenze e competenze, adatte all'insegnamento e alla valutazione della formazione professionale di corsi di laurea correlati in istituti professionali superiori, università, istituti professionali secondari e istituti tecnici.
1.2 Caratteristiche

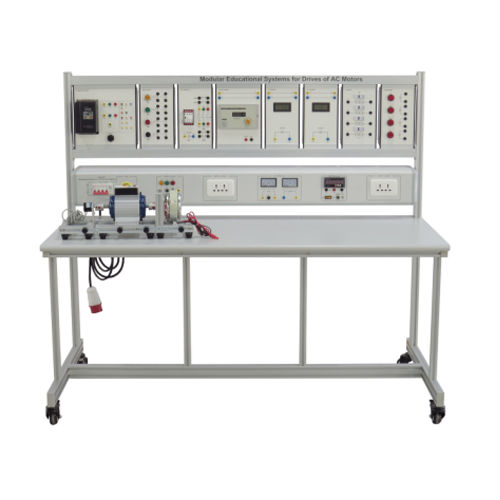

(1) La piattaforma di formazione adotta una struttura a colonna in profilo di alluminio, semplice ed elegante nel complesso. La base è dotata di ruote universali, che possono essere spostate in modo flessibile e l'altezza può essere regolata individualmente in base alle condizioni del terreno. Lo strumento di misura e l'alimentatore per la formazione sono installati in una scatola sospesa integrata, facile da usare e resistente ai danni.
(2) Vari tipi di motori sono completamente equipaggiati e possono essere utilizzati in combinazione.
(3) La combinazione di software e hardware può completare il contenuto formativo di varie materie.
(4) La piattaforma di formazione è dotata di un buon sistema di protezione di sicurezza.
II. Parametri prestazionali
Potenza in ingresso: sistema trifase a cinque fili AC380V±10%
Peso: <250 kg
Condizioni di lavoro: Temperatura ambiente -10°C～+40°C Umidità relativa <85% (25°C)
Dimensioni: 1200 mm × 400 mm × 960 mm
Potenza macchina: <2 KVA
III. Elenco dei componenti e introduzione dettagliata
3.1 Parte principale:
Numero Nome
1 Parte scatola sospesa
2 Parte scatola di alimentazione
3 Freno magnetico a polvere
4 Encoder
5 Motore asincrono trifase
6 Desktop

3.2 Parte scatola di alimentazione:
Numero Nome
1 Alimentazione elettrica totale --- Interruttore differenziale 4P
2 Pulsante di emergenza
3 Fusibile di uscita CA trifase 380 V
4 Indicatore di uscita CA trifase
5 Presa CA 220 V
6 Amperometro CA 5 A
7 Voltmetro CA 500 V
3.3 Elenco delle configurazioni dell'apparecchiatura:
Numero Nome Quantità
Componente 1 Motore asincrono trifase 1
Componente 2 Scatola sospesa inverter 1
Componente 3 Scatola sospesa voltmetro 2
Componente 4 Scatola fusibili 1
Componente 5 Scatola sospesa contattore 1
Componente 6 Scatola sospesa pulsanti 1
Componente 7 Scatola sospesa luce 1
Componente 8 Freno magnetico a polvere 1
Componente 9 Encoder 1
Componente 10 Controller freno magnetico a polvere 1
3.4 Accessori
Numero Nome Quantità
1 Cavo USB 1
2 Nucleo fusibile (5A) 3
3 Tubo fusibile (5A 5*20) 6
4 Disco software 1
5 Cavo elettrico di sicurezza da 4 mm rosso 1 metro 8
6 Cavo elettrico di sicurezza da 4 mm nero 1 metro 5
7 Cavo elettrico di sicurezza da 4 mm bicolore 1 metro 2
8 Cavo elettrico di sicurezza da 4 mm verde 1 metro 8
9 Cavo elettrico di sicurezza da 4 mm blu 1 metro 5
10 Cavo elettrico di sicurezza da 4 mm giallo 1 metro 8
IV. Contenuto sperimentale
Esperimento 1 Inching del motore asincrono trifase
Esperimento 2 Circuito di controllo autobloccante del motore asincrono trifase
Esperimento 3 Esperimento di regolazione della velocità con convertitore di frequenza
Esperimento 4 Esperimento di freno a polvere magnetica
Esperimento 5 Esperimento di test di velocità
Esperimento 6: Utilizzo del software
Esperimento 7: Esportazione dei dati del software
