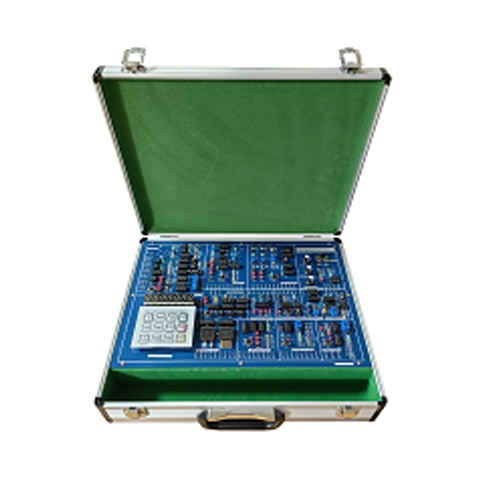

TB230621S08 Kit di formazione sui principi di comunicazione moderna Attrezzatura per la tecnologia educativa Banco da lavoro per formatori professionali Attrezzatura per la formazione elettricaTB230621S08 è un sistema sperimentale completo, attentamente progettato secondo i contenuti del libro di testo elettronico nazionale "Principi di Comunicazione" e "Esperimento sui Principi di Comunicazione". Il contenuto sperimentale è sostanziale, ricco e completo. Lo schema elettrico della scheda è chiaro, il che lo rende pratico per il cablaggio e i test.
1. Componenti funzionali principali
1. Fornisce un alimentatore CC regolato ±15 V/0,5 A; ±6 V/0,5 A; ±12 V/0,5 A, per un totale di sei circuiti.
2. Il controller principale del sistema è composto da un microprocessore CPU e da un'interfaccia di circuito
3. Il tubo digitale a 8 bit viene utilizzato per visualizzare lo stato e i risultati sperimentali del sistema
4. La tastiera a membrana a 16 tasti viene utilizzata per impostare il segnale e la modalità di esperimento
5. Diversi circuiti di generazione di segnali digitali progettati con CPLD
6. Circuito di identificazione ed estrazione del segnale di sincronizzazione di frame
7. Circuito di generazione di codice pseudo-casuale e codice speciale
8. Generatore di segnale sinusoidale a bassa frequenza
9. Microprocessore CPU e interfaccia di circuito
10. Moduli di circuito di teorema di campionamento e modulazione di ampiezza di impulso (PAM)
11. Modulo di circuito di modulazione di ampiezza di impulso (PCM)
12. Modulo di circuito di codec a modulazione incrementale (M)
13. Modulo di circuito di ricezione e invio di modulazione con demodulazione PSK a cambio di fase
14. Modulo di circuito di conversione della forma del codice HDB3, composto da tre parti: sub-clock, codifica e decodifica
15. Modulo di circuito di comunicazione FSK (Power Line Carrier)
16. Sistema di comunicazione digitale Moduli di circuito di clock ADPCM, ingresso e uscita ADPCM, ricezione ADPCM, invio ADPCM.
2. Contenuto sperimentale
1. Vari esperimenti di generazione e formazione di segnali digitali
2. Esperimenti di riconoscimento, estrazione e analisi del segnale di sincronizzazione di frame
3. Esperimento di analisi delle misure di osservazione di codice pseudo-casuale e codice speciale
4. Esperimento di generazione e applicazione di segnali sinusoidali sincroni
5. Esperimento di interfaccia tra microprocessore e circuito CPU
6. Esperimento di funzionamento del modulo circuitale del principio di sistema di comunicazione
7. Esperimento di amplificazione della trasmissione del terminale del canale di comunicazione
8. Esperimento del filtro di ricezione del terminale del canale di comunicazione
9. Esperimento del teorema di campionamento
10. Esperimenti di modulazione di ampiezza di impulso (PAM) e di sistema. 11. Esperimento di osservazione della codifica PCM a otto bit A-law con segnale sorgente sincrono
12. Modulazione a codice di impulso (PCM) ed esperimenti di sistema
13. Esperimento di analisi temporale del codice PCM con multiplexing a divisione di tempo
14. Esperimento di codifica CVSD (△M) a modulazione incrementale
15. Condurre un esperimento di confronto della codifica (△M) con stato di clock variabile
16. Esperimento di decodifica a modulazione incrementale a pendenza variabile continua (△M)
17. Caratteristiche del sistema di modulazione incrementale (△M) ed esperimenti di test dell'indice
18. Esperimento comparativo delle prestazioni del sistema (PCM e △M) nelle stesse condizioni
19. Esperimenti di modulazione e demodulazione a modulazione di frequenza (FSK)
20. Esperimento di modulazione e demodulazione BPSK a due fasi
21. Esperimento di modulazione e demodulazione DPSK a due fasi
22. Esperimento di estrazione della portante PSK
23. Esperimento di rigenerazione del codice del segnale
24. Sincronizzazione dei bit e bit Esperimenti di estrazione temporale
25. Esperimento di osservazione e analisi del pattern oculare
26. Esperimento di osservazione e misurazione del diagramma oculare di simulazione CPU
27. Esperimento PLL di base
28. Esperimento di misurazione della larghezza di banda di una cinghia di distribuzione e di una cinghia di cattura
29. Esperimento di un sintetizzatore di frequenza digitale a fase banale
30. Esperimento di osservazione della codifica e decodifica della conversione del codice HDB3
31. Esperimento completo del segnale vocale e del principio del sistema di comunicazione
32. Un singolo box sperimentale realizza un esperimento di sistema di comunicazione simplex
33. Due box sperimentali realizzano un esperimento di sistema di comunicazione duplex
