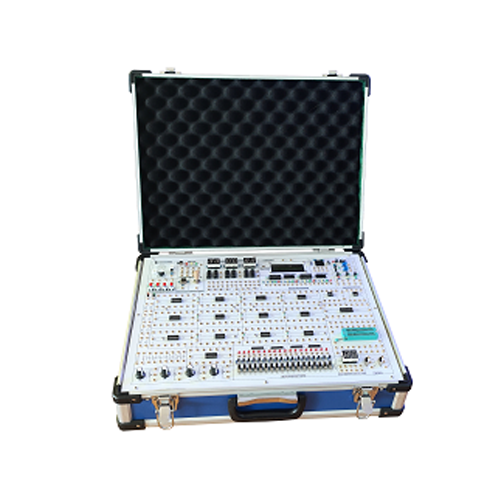

La scatola sperimentale è composta da una scatola in lega di alluminio-legno, un alimentatore stabilizzato ad alte prestazioni, una sorgente di segnale comune e un'area del circuito sperimentale. Tra questi, l'area del circuito sperimentale adotta una modalità completamente aperta e il circuito sperimentale può essere configurato in modo flessibile in base alle esigenze didattiche e sperimentali degli studenti di diversi livelli.
1. Composizione principale
1. Alimentazione di lavoro del circuito sperimentale: gruppo 5V/2A, gruppo ±12V/0,7A, gruppo -1,2V—-12V, gruppo +1,2V—+27V, ciascuno dotato di fusibile, ciascuno con protezione da cortocircuito e circuito di protezione da inversione di polarità, in cui l'alimentatore +5V è dotato di protezione da sovratensione, protezione da sottotensione, allarme di cortocircuito e funzioni di spegnimento automatico per garantire la sicurezza dei componenti del circuito sperimentale e la sicurezza personale.
2. Sorgenti di segnale comuni
1) Circuito di generazione di impulsi sequenziali, che fornisce segnali di impulsi sequenziali. Esistono due gruppi di circuiti generatori di impulsi singoli positivi e negativi, e due gruppi di circuiti generatori di impulsi singoli e positivi.
2) Circuito di clock a regolazione continua 0Hz~1MHZ.
3) L'impulso fisso 1Hz~1MHZ è suddiviso in 16 uscite: 1Hz, 2Hz, 10Hz, 100Hz, 200Hz, 300Hz, 400Hz, 500Hz, 700Hz, 800Hz, 1KHz, 10KHz, 100KHz, 250KHz, 500KHz, 1MHZ.
4) Oscillatore a cristallo indipendente da 10MHZ.
5) Circuito di visualizzazione dell'ingresso digitale a 16 canali, con funzione di protezione all'ingresso.
6) Circuito di uscita del valore di commutazione a 16 vie, l'estremità di uscita ha un circuito di visualizzazione, che può visualizzare direttamente lo stato di uscita del valore di commutazione, e l'estremità di uscita ha una funzione di protezione.
7) Display digitale a LED a sette segmenti a 6 cifre e catodo comune con circuito di decodifica del codice BCD integrato.
8) Display digitale a tubo a LED a sette segmenti indipendente a 2 bit e catodo comune.
9) 2 set di circuiti di uscita con selettore di codice BCD, con funzione di protezione all'estremità di uscita.
10) Circuito di controllo dell'uscita audio con dispositivi di uscita per buzzer e altoparlante.
3. Widget di test
1) Fornisce un circuito di test logico digitale a tre stati.
2) Progetta un set di circuiti di test dei cavi.
3) Un frequenzimetro con display a cristalli liquidi da 0 a 50 MHz.
4. Area del circuito sperimentale: progettazione di una scheda a circuito indipendente, completamente isolata dalla sorgente del segnale sperimentale, per evitare che un funzionamento errato durante il cablaggio nell'area del circuito sperimentale danneggi la scatola principale. La configurazione dell'area del circuito sperimentale è la seguente:
1) Configurare un'area sperimentale aperta, che includa 5 zoccoli rotondi IC14, 4 zoccoli rotondi IC16, 3 zoccoli rotondi IC20 e 2 zoccoli di bloccaggio IC40 (compatibili con IC18-IC40, ecc.).
2) Fornire 1 altoparlante da 8Ω, un buzzer e un interruttore 1x2, 4 potenziometri (1k, 50K, 100k, 680K) e diverse aree di espansione per resistori e condensatori.
3) Sono inoltre presenti più zoccoli di impilamento antirotazione con bloccaggio ad alta affidabilità (connessioni interne con zoccoli a blocco integrati, tubi di rame lunghi argentati e dispositivi di fissaggio, ecc.) come punti di connessione e test sperimentali. Durante il cablaggio sperimentale, prendere il filo della spina di bloccaggio e collegarlo tra loro.
5. La scheda principale è realizzata in circuito stampato spesso 2 mm. I simboli grafici dei componenti, dei componenti e del cablaggio corrispondente sono stampati sul fronte, mentre il circuito stampato è stampato sul retro.
6. Circuiti integrati di base per esperimenti: 22 pezzi come 74LS00, 74LS02, 74LS04, ecc.
7. Collegamento delle linee sperimentali
Tutti i jack di uscita del segnale adottano jack autobloccanti rivestiti in oro Φ2, che non si ossidano e sono esteticamente gradevoli. Sono disponibili due tipi di fili sperimentali: filo di rame a singolo filo Φ0,5 (compatibile con breadboard) e filo impilabile autobloccante Φ2.
2. Modulo indipendente
1) Scheda modulo a componenti discreti: la scheda contiene resistori da 10Ω, 100Ω, 200Ω, 470Ω, 510Ω, 1K, 1,2K, 1,5K,
4,7K, 5,1K, 10K, 22K, 47K, 100K, 150K, 22M; 20P, 30P, 100 e 100P regolabili, 240P, 300P, 680P, 0,01uF, 0,02uF, 0,047uF, 0,1uF, 10uF/16V, 47uF/16V, 100uF/16V; diodi 2AK2, 2CK13, 2CK15, IN4007; Transistor 3DG6 e 3DK2; oscillatore al quarzo 32768 Hz; requisiti di base per l'esperimento.
2) Modulo FPGA: con chip EPM2C8T144 e chip di configurazione 1MFLASH e interfaccia di download, tutte le porte I/O sono collegate tramite l'interfaccia via cavo e il software di programmazione di supporto può essere aggiornato in qualsiasi momento.

3. Progetto sperimentale
Esperimento di base
1. Caratteristiche di commutazione del transistor, limitatore e clamper
2. Test di funzioni logiche e parametri di una porta logica integrata TTL
3. Test di funzioni logiche e parametri di una porta logica integrata CMOS
4. Collegamento e pilotaggio di circuiti logici integrati
5. Progettazione e test di circuiti logici combinatori
6. Decodificatore e sue applicazioni
7. Selettore di dati e sue applicazioni
8. Trigger e loro applicazioni
9. Contatore e sue applicazioni
10. Registro a scorrimento e sue applicazioni
11. Distributore di impulsi e sue applicazioni
12. Utilizzo di un circuito di gate per generare un segnale impulsivo - un multivibratore autoeccitato
13. Trigger monostabile e trigger di Schmitt - ritardo dell'impulso e forma d'onda
Circuito ng
14. Circuito con base dei tempi 555 e sua applicazione
15. Esperimento di progettazione di applicazioni FPGA
1) Esperimento con decodificatore 3-8
2) Esperimento con encoder 8-3
3) Circuito di conversione digitale e visualizzazione
4) Sommatore completo a quattro bit
5) Moltiplicatore parallelo a quattro bit
6) Progettazione di flip-flop di base
7) Progettazione del modulo contatore 74LS160
4. Configurazione della scatola per esperimenti
N. Nome Spiegazione Quantità
1 Scatola principale TB230621S42 Include tutti i componenti principali come chassis, alimentatore funzionante, sorgenti di segnale comuni e area del circuito sperimentale 1 set
2 Modulo FPGA + linea di download Chip core EPM2C8T144 1 set
3 Cavo di alimentazione 1,5 m 1 pz
4 Cavo sperimentale n. 2 30 cm-50 cm 35 pz
5 Fusibile 2 A 2 pz
6 Guida all'esperimento 1 set
Allegato: L'utilizzo di questa scatola per esperimenti richiede strumenti di supporto: multimetro e oscilloscopio.
