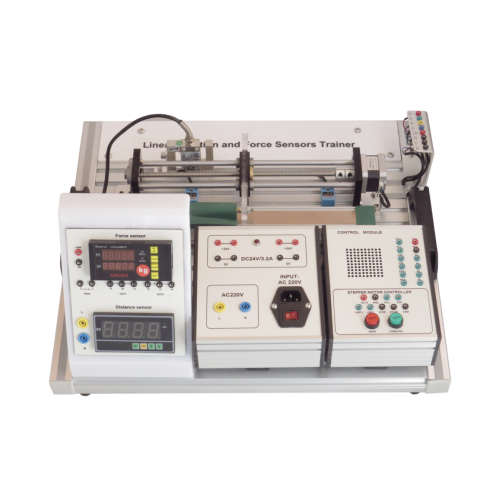

Sensori di posizione e forza lineari Banco di addestramento scolastico Banco di lavoro didattico Attrezzatura di addestramento elettrico

ZE3425 Sensori di posizione e forza lineari Banco di addestramento scolastico Banco di lavoro didattico Attrezzatura di addestramento elettrico
I. Panoramica del prodotto
1.1 Panoramica
Il dispositivo di addestramento è principalmente una piattaforma meccanica integrata per apparecchiature elettromeccaniche, composta da piattaforma scorrevole passo-passo, interruttore elettrico, controller per motore passo-passo, azionamento per motore passo-passo, modulo di potenza, sensore di posizione, sensore di forza, ecc. Attraverso esperimenti pertinenti, le caratteristiche operative del sistema di controllo del motore passo-passo possono essere familiarizzate con le caratteristiche operative del sistema di controllo del motore passo-passo, e le relative conoscenze e competenze degli studenti possono essere coltivate. È adatto per l'insegnamento e la formazione professionale per istituti professionali superiori, università, scuole professionali secondarie e specializzazioni correlate negli istituti tecnici.
1.2 Caratteristiche
(1) Il tavolo di addestramento utilizza un substrato in lega di alluminio per costruire una piattaforma di addestramento con un piede inferiore dalla struttura solida. I moduli di ciascuna unità di esecuzione sono posizionati sul substrato, che è comodo da usare e non è facile da danneggiare.
(2) L'unità di controllo adotta la modalità sospesa. L'alimentazione e i punti di ingresso e uscita del controller vengono portati al pannello tramite il terminale di sicurezza. Il cablaggio sperimentale è collegato tramite un cavo di prova da 2 mm, sicuro e affidabile.
(3) Integrazione organica di tecnologie quali tecnologia meccanica, tecnologia dei sensori e controllo del movimento del motore passo-passo, che riflette le caratteristiche del processo produttivo della produzione moderna. La struttura complessiva adotta un tipo aperto e smontabile, che consente di sostituire facilmente il modulo e di determinarne il contenuto in conformità con i principi delle funzioni produttive e delle funzioni di apprendimento integrate, in modo che i moduli facilmente selezionabili durante l'insegnamento o la competizione possano essere selezionati in modo pratico.
(4) Il dispositivo di valutazione dell'allenamento può anche essere controllato tramite PLC per ottenere una varietà di metodi di controllo del motore passo-passo.

II. Parametri prestazionali
(1) Alimentazione in ingresso: sistema trifase monofase 220 V ± 10% 50 Hz
(2) Dimensioni standard: 500 mm × 460 mm × 180 mm
(3) Capacità dell'intera macchina: <1,0 kVA
(4) Peso: <100 kg
(5) Condizioni di lavoro: temperatura ambiente -10 °C ～+40 °C umidità relativa <85% (25 °C)
III. Contenuti formativi completabili
Esperimento 1 Comprensione e debug del motore passo-passo
Esperimento 2 Cablaggio del motore passo-passo e del controller di azionamento
Esperimento 3 Esperimento in modalità di andata e ritorno automatica del motore passo-passo
Esperimento 4 Esperimento di controllo del sensore di forza
Esperimento 5 Esperimento di spostamento con misurazione del sensore di distanza
