TB230126S24 Dispositivo di controllo del livello, attrezzature didattiche, attrezzature per la formazione professionale, dispositivo di controllo del processo

1. Introduzione al prodotto
1.1 Descrizione del prodotto

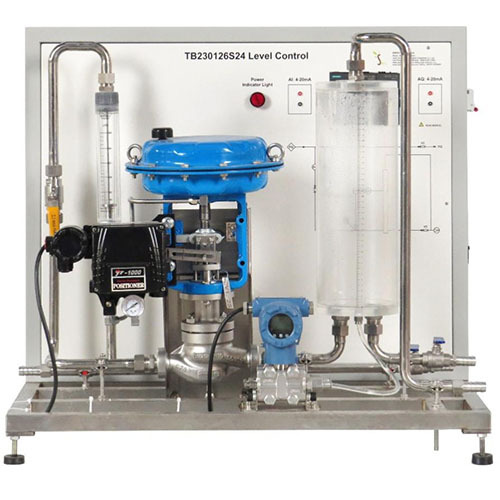

Il dispositivo di controllo del livello TB230126S24 è un dispositivo di controllo del livello del liquido di livello industriale ad alta precisione, basato su algoritmi di controllo PID avanzati. È progettato per il moderno controllo dei fluidi e integra sensori ad alta sensibilità, elaborazione e calcolo intelligenti e attuatori precisi. È in grado di ottenere un controllo del livello del liquido a circuito chiuso stabile, affidabile ed efficiente di vari fluidi.
Questo prodotto adotta un'architettura modulare. L'unità di controllo principale è dotata di un controllore logico programmabile (PLC) Siemens S7-200 serie SMART, combinato con un modulo di espansione analogico ad alta precisione per garantire che il sistema mantenga eccellenti caratteristiche di risposta dinamica e capacità anti-interferenza in condizioni di lavoro complesse. Tramite l'interfaccia uomo-macchina (HMI) touchscreen esterna, gli utenti possono impostare in modo intuitivo i parametri di controllo e monitorare l'andamento della variazione del livello del liquido in tempo reale, migliorando notevolmente la praticità di utilizzo e la visualizzazione del sistema. Essendo un dispositivo multifunzionale che tiene conto sia della dimostrazione didattica che della pratica industriale, il suo design di interfaccia standardizzato e il protocollo di comunicazione aperto possono connettersi senza problemi a piattaforme di simulazione di laboratorio o piccole linee di produzione automatizzate, soddisfacendo pienamente le diverse esigenze di college e università, istituti di ricerca scientifica e dipartimenti di ricerca e sviluppo aziendali nell'insegnamento del controllo di processo, nella verifica degli algoritmi e nell'integrazione di sistemi.
1.2 Caratteristiche del prodotto
1. Adotta un algoritmo PID adattivo per regolare dinamicamente i parametri proporzionali, integrali e differenziali.
2. Il modulo di espansione analogico Siemens S7-200 SMARTPLC fornisce un nucleo di controllo stabile e affidabile, supporta lo sviluppo secondario e facilita l'espansione funzionale.
3. Valvola di controllo pneumatica in acciaio inossidabile + trasmettitore di pressione differenziale elettronico per garantire un funzionamento stabile a lungo termine, resistenza alla corrosione e all'usura.
4. Il touch screen esterno visualizza parametri chiave come livello del liquido, portata, apertura della valvola in tempo reale, supporta la riproduzione della curva dei dati storici ed è utile per l'analisi sperimentale.
5. Con interruttore di protezione dalle perdite per prevenire guasti elettrici come sovraccarico e cortocircuito.

2. Specifiche tecniche
2.1 Parametri tecnici di base
Alimentazione di lavoro monofase a tre fili CA 220 V
2.2 Parametri estetici dell'apparecchiatura
Dimensioni 850 mm*600 mm*765 mm
Peso 150 kg
3. Introduzione al prodotto
3.1 Componente principale del prodotto
N. Nome Quantità
1 Ingresso acqua (PI2) 1
2 Valvola (V1) 1
3 Flussimetro (FI2) 1
4 Valvola proporzionale 1
5 Indicatore di alimentazione dell'apparecchiatura 1
6 Terminale di ingresso analogico 1
7 Modulo PLC 2
8 Terminale di uscita analogica 1
9 Serbatoio in vetro organico 1
10 Valvola (V2) 1
11 Valvola (V3) 1
12 Porta di troppo pieno 1
13 Trasmettitore di pressione differenziale 1
3.2 Accessori del prodotto
N. Nome Quantità
1 Tubo dell'acqua 1
2 Cavo di alimentazione 1
3 Cavo di rete 1
4 Cavo di alimentazione 1
5 Cavo elettrico di sicurezza da 2 mm 2
6 Fusibile 5
7 Fascetta stringitubo 8
4. Introduzione all'interfaccia touch screen
1 Valore di uscita della valvola proporzionale
2 Valore in tempo reale della valvola proporzionale
3 Impostazione di apertura e chiusura della valvola proporzionale
1 Valore impostato
2 Grado di apertura della valvola
3 Valore effettivo del livello del liquido
1 Impostazione manuale del grado di apertura e chiusura della valvola proporzionale
2 Interruttore PID
1 Valore impostato PID
2 Valore effettivo PID
3 Percentuale di uscita
Tre gruppi di parametri PID
5. Elenco degli esperimenti didattici del prodotto
(1) Esperimento di regolazione del livello del liquido basato sul controllo PID
