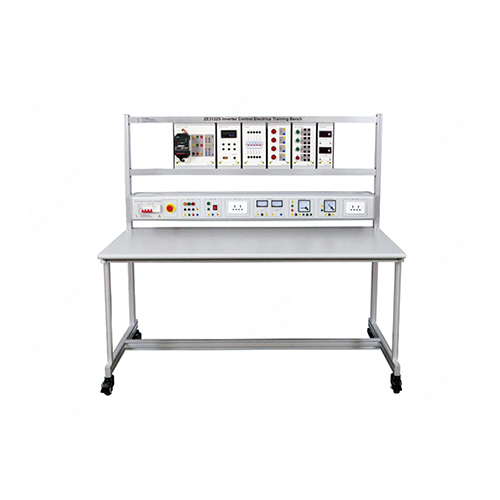

ZE3122S Banco di addestramento elettrico per controllo inverter, banco da lavoro per laboratorio scolastico, attrezzatura per formazione professionale, attrezzatura per addestramento elettrico
I. Panoramica del prodotto
1.1 Panoramica
Questo dispositivo di addestramento include componenti di controllo industriale come convertitori di frequenza e motori. Attraverso esperimenti pertinenti, gli studenti possono familiarizzare con le caratteristiche operative dei motori asincroni e con l'utilizzo di vari componenti di controllo industriale, padroneggiare i principi e i metodi di controllo e sviluppare le relative conoscenze e competenze.
1.2 Caratteristiche
(1) La piattaforma di addestramento adotta una struttura a telaio con colonne in profilato di alluminio, semplice ed elegante. Le ruote universali installate alla base consentono uno spostamento flessibile e la regolazione dell'altezza in base alle condizioni del terreno. Gli strumenti di misura e l'alimentatore per l'addestramento sono integrati in una scatola sospesa, facile da usare e resistente ai danni.
(2) È dotata di motori asincroni, inverter, pulsantiere sospese, encoder e altri accessori completi.
(3) La piattaforma di addestramento dispone di un efficace sistema di protezione di sicurezza.
II. Parametri di prestazione
2.1 Parametri tecnici
Parametri di alimentazione: CA monofase 220 V ±10% 60 Hz
Requisiti ambientali di lavoro: temperatura ambiente -10℃～+40℃ umidità relativa <85% (25℃)
2.2 Dimensioni e peso
Dimensioni: 1600*830*1505 mm
Peso: <100 kg
III. Elenco dei componenti
3.1 Parte principale
Numero Nome
1 Telaio
2 Modulo di uscita voltmetro/amperometro CC
3 Modulo tachimetro
4 Modulo fusibili
5 Modulo indicatore
6 Modulo pulsanti
7 Modulo inverter
8 Motore asincrono trifase a gabbia di scoiattolo
3.2 Componenti elettrici
Numero Nome
1 Interruttore automatico 4P con protezione differenziale
2 Protezione di sgancio a terra
3 Porta di uscita CA 380 V
4 Porta di uscita CA 220 V
5 Presa a sei fori CA 220 V
6 Amperometro CA
7 Voltmetro CA
8 Alimentazione Misuratore
9 Misuratore di fase del fattore di potenza
10 Presa a sei fori CA 220 V

3.3 Accessori
N. Nome
1 Multimetro digitale UA9205
2 Cavo elettrico da 4 mm, 1 m, a doppia estremità, giallo
3 Cavo elettrico da 4 mm, 1 m, a doppia estremità, verde
4 Cavo elettrico da 4 mm, 1 m, a doppia estremità, rosso
5 Cavo elettrico da 4 mm, a doppia estremità, blu
6 Cavo elettrico da 4 mm, 1 m, a doppia estremità, nero
7 Cavo elettrico da 4 mm, 1 m, a doppia estremità, bicolore
8 Nucleo fusibile 5 A
9 Tubo fusibile 5 A 5*20
3.4 Elenco di configurazione del prodotto
N. Nome QYT
1 Modulo di uscita per misuratore di tensione/corrente CC 1
2 Modulo contagiri 1
3 Modulo fusibile 1
4 Modulo indicatore 1
5 Modulo pulsante 1
6 Modulo inverter 1
7 Motore asincrono trifase a gabbia di scoiattolo 1
8 Multimetro digitale UA9205 1
9 Cavo elettrico da 4 mm, 1 metro Cavo elettrico a doppia estremità giallo 5
10 Cavo elettrico da 4 mm, 1 metro, a doppia estremità verde 5
11 Cavo elettrico da 4 mm, 1 metro, a doppia estremità rosso 5
12 Cavo elettrico da 4 mm, 1 metro, a doppia estremità blu 5
13 Cavo elettrico da 4 mm, 1 metro, a doppia estremità nero 5
14 Cavo elettrico da 4 mm, 1 metro, a doppia estremità bicolore 5
15 Nucleo fusibile 5A 5
16 Tubo fusibile 5A 5*20 5
IV. Elenco degli esperimenti
Esperimento 1: Esperimento sulla velocità del motore con controllo inverter
Esperimento 2: Test del misuratore di potenza
Esperimento 3: Test del misuratore di fase del fattore di potenza
Esperimento 4: Esperimento sulla misurazione della corrente nel circuito di controllo del pulsante
Esperimento 5: Esperimento sulla misurazione con voltmetro CA
