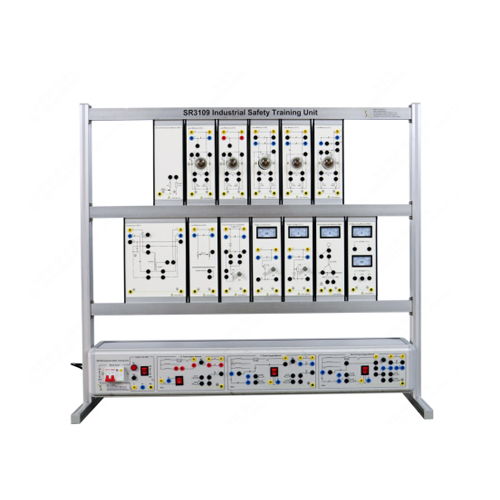

SR3109 Unità di formazione sulla sicurezza industriale, automazione degli edifici, addestramento dei cavi, attrezzature didattiche, attrezzature per la formazione professionale
1. Introduzione al prodotto
1.1 Descrizione del prodotto
Questo sistema è in grado di simulare il processo di un sistema di alimentazione di sicurezza industriale, in modo che gli studenti possano acquisire una comprensione intuitiva preliminare dell'alimentazione di sicurezza industriale e coltivare le relative conoscenze e competenze.
1.2 Caratteristiche del prodotto
(1) La piattaforma di formazione adotta una struttura con telaio in profilato di alluminio, lo strumento di misura e il modulo di carico sono installati in una scatola sospesa e l'alimentatore di formazione è integrato. Ogni unità è flessibile per cooperare, facile da usare e non facile da danneggiare.
(2) Il circuito sperimentale e la configurazione del dispositivo sono completi e possono essere utilizzati in combinazione per completare i contenuti formativi di varie materie.
(3) La piattaforma di formazione è dotata di un buon sistema di protezione di sicurezza.
2. Specifiche tecniche
2.1 Parametri tecnici
Parametri di alimentazione: monofase a tre fili 220 V/50 Hz
2.2 Dimensioni e peso
Dimensioni: 1230 mm × 475 mm × 1355 mm
Peso: 63 kg

3. Nome dei componenti del prodotto e introduzione alle funzioni
3.1 Parte principale del prodotto
N. Nome
1 Scatola di alimentazione
2 Modulo
3 Telaio
3.2 Parte elettrica del prodotto
N. Nome
1 Interruttore automatico 2P
2 Spia di alimentazione
3 Porta di uscita di alimentazione
4 Interruttore di alimentazione
5 Rete di alimentazione IT
6 Rete di alimentazione TT
7 Rete di alimentazione TN-C-S
3.3 Introduzione al modulo del prodotto
N. Nome
1 Modulo di resistenza di terra
2 Modulo di carico
3 Modulo trasformatore LD-1-5
4 Modulo di carico LD-6
5 Modulo CC pulsante
6 Modulo corrente di dispersione
7 Modulo tensione di dispersione
8 Modulo test corpo umano
9 Modulo misuratore di tensione e corrente
3.4 Accessori del prodotto
N. Nome
1 Cavo elettrico di sicurezza da 4 mm, 1 m, giallo, a doppia estremità
2 Cavo elettrico di sicurezza da 4 mm, 1 m, nero, a doppia estremità
3 Cavo elettrico di sicurezza da 4 mm, 1 m, rosso, a doppia estremità
4 Cavo elettrico di sicurezza da 4 mm, 1 m, blu, a doppia estremità
5 Cavo elettrico di sicurezza da 4 mm Cavo elettrico bicolore a doppia estremità da 1 m
6 Multimetro digitale UA9205
7 Fusibile 5 A 5 x 20
8 Fusibile 0,3 A 5 x 20
9 Lampadina a incandescenza 24 V 60 W E27 a vite
4. Elenco configurazioni prodotto
N. Nome Quantità
1 Modulo resistenza di terra 1
2 Modulo di carico LD-1-5 5
3 Modulo trasformatore 1
4 Modulo di carico LD-6 1
5 Modulo CC pulsante 1
6 Modulo corrente di dispersione 1
7 Modulo tensione di dispersione 1
8 Modulo test corpo umano 1
9 Modulo misuratore di tensione e corrente 1
10 Cavo elettrico di sicurezza da 4 mm a doppia estremità giallo da 1 metro 5
11 Cavo elettrico di sicurezza da 4 mm a doppia estremità nero da 1 metro 10
12 Cavo elettrico di sicurezza da 4 mm a doppia estremità rosso da 1 metro 5
13 Cavo elettrico di sicurezza da 4 mm a doppia estremità blu da 1 metro 10
14 Cavo elettrico di sicurezza da 4 mm 1 metro a doppia estremità bicolore 5
15 Multimetro digitale UA9205 1
16 Fusibile 5A 5*20 5
17 Fusibile 0,3A 5*20 5
18 Lampadina a incandescenza 24V 60W E27 1
5. Elenco degli esperimenti didattici sul prodotto (vedere la guida agli esperimenti per i dettagli)
(1) Simulazione di misure di protezione di base
(2) Simulazione di scosse elettriche da contatto indiretto
(3) Simulazione di misure di protezione in una rete di alimentazione TN
(4) Esperimento di protezione a bassa tensione
(5) Esperimento di simulazione di scosse elettriche dirette
(6) Simulazione di esperimento di protezione da scosse elettriche dirette
(7) Esperimento di misura della tensione di dispersione che fluisce attraverso la resistenza del corpo umano
(8) Esperimento di misura della corrente di dispersione che fluisce attraverso la resistenza del corpo umano
(9) Esperimento di misura della corrente continua pulsante con componente alternata che fluisce attraverso la resistenza del corpo umano
