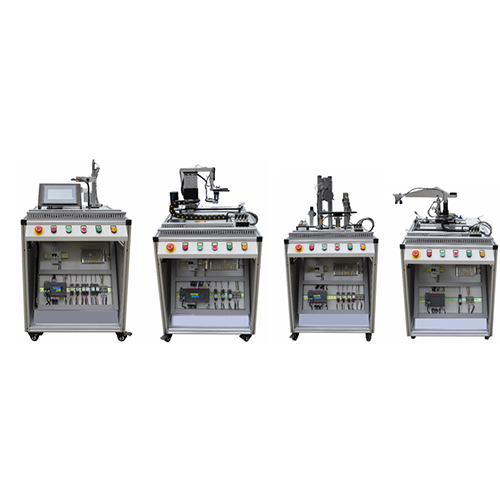

SR1500 Sistema meccatronico industriale con PLC Siemens S7 1500 Trainer meccatronico Attrezzatura didattica Attrezzatura per la formazione professionaleL'industria moderna è l'integrazione di computer, tecnologie dell'informazione, moderne tecniche di gestione, tecnologie avanzate, comprende la progettazione del prodotto, la preparazione della produzione, l'esecuzione della fabbricazione e molti altri contenuti, ed è stata uno dei pilastri fondamentali dell'edilizia nazionale e dello sviluppo sociale. Al fine di rafforzare la capacità degli studenti di affrontare le sfide della società, è urgente migliorare il livello teorico e le competenze pratiche in meccatronica, sensori fotoelettrici e automazione elettrica, e comprendere meglio l'importanza pratica della costruzione di piattaforme sperimentali di sistemi di produzione flessibili meccatronici come elemento fondamentale.
Il sistema di prodotto modulare è flessibile, include tecnologie complesse e sistemi altamente automatizzati che combinano organicamente microelettronica, tecnologie dell'informazione informatica, tecnologie di controllo, produzione di macchinari e ingegneria di sistema. La tecnologia di produzione flessibile è il mezzo principale che consente alla moderna produzione di macchinari di adattarsi alle esigenze dinamiche del mercato e all'aggiornamento continuo e rapido dei prodotti. È la base della tecnologia di produzione avanzata.
Il sistema di produzione flessibile modulare è un insieme di sistemi didattici completi, flessibili, modulari ed estensibili, il cui sviluppo e produzione sono in base al livello pratico degli studenti, dal semplice al complesso, dalle parti al tutto. Utilizza una struttura in alluminio come piattaforma operativa di base del sistema e completa un sistema di produzione flessibile per un moderno processo di assemblaggio mediante una varietà di simulazioni di azionamento meccanico. Dimostra appieno la parte di controllo elettrico della produzione industriale effettiva, una varietà di sensori, il controllo di configurazione e il bus industriale della produzione moderna nel sistema.
Il sistema di prodotto modulare è sviluppato sulla base del sistema di controllo PLC per l'automazione industriale Siemens. La linea di produzione modulare è flessibile, è una piattaforma di formazione completa sviluppata per istituti di istruzione superiore e ricerca scientifica e si applica all'applicazione completa di tecnici dedicati all'insegnamento e alla professione pertinente nei settori della meccatronica, delle reti, della sistemistica e della produzione avanzata di vari istituti di istruzione superiore. Può elaborare l'estrazione e l'arricchimento su apparecchiature industriali e realizza progetti specifici per attività di formazione, combinando organicamente sensori fotoelettrici, macchine, elettricità, pneumatici e idraulici. Il sistema non può essere utilizzato solo come sistema di formazione per l'automazione e la rete, ma può anche costruire una piattaforma di rete combinandola con sottosistemi e ampliandone l'uso.
1) Sistema di produzione/fabbricazione modulare con almeno 3 (tre) stazioni di processo e 1 (una) stazione di stoccaggio; ogni stazione può essere utilizzata singolarmente o combinata con le altre in qualsiasi configurazione.
2) Le stazioni di processo sono composte da almeno:
Stazione di distribuzione/trasporto
Stazione di assemblaggio
Stazione di smistamento o collaudo
3) La tecnologia di controllo è composta da almeno:
Pacchetto di controllo PLC per ogni stazione, almeno equivalente a Siemens S7-1500
EasyPort per la simulazione
Sistema RFID per ogni stazione
Touch PC
4) Software di controllo incluso:
Software di controllo per PLC, almeno equivalente a TIA Portal (set bundle)
Software per la simulazione e la configurazione dei componenti
Formazione web sulla programmazione PLC
Formazione web su GrafCet
5) Accessori:
Carrelli regolabili in altezza per ogni stazione.
Console di controllo per ogni stazione.
Set di pezzi per il processo.
Edutrainer, almeno equivalente a Siemens S7-1500.
Alimentazione 24 V CC. Box di simulazione.
Colonna di segnalazione.
Cavo Ethernet di almeno 2 m.
Compressore con accessorio.
Cavo dati I/O con connettore Syslink (IEEE 488) con entrambe le estremità, almeno 2 set.
HMI almeno equivalente a TP700.
Pacchetto di aggiornamento STEP 7 Trainer, edizione gratuita.
Altri accessori per mantenere il sistema al 100%.
6)Manuale operativo completo e moduli.
Tutti i software sono in edizione didattica.
