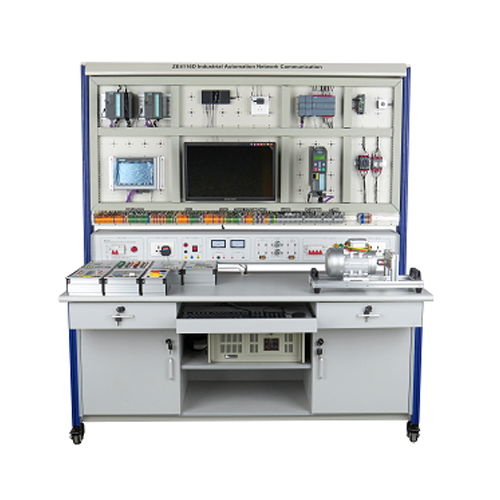

ZE4116D Attrezzatura per la formazione scolastica di apparecchiature per la comunicazione di rete per l'automazione industriale Banco da lavoro didattico Attrezzatura per la formazione elettricaI. Panoramica del prodotto
Panoramica
L'apparecchiatura di formazione integrata per la comunicazione di rete per l'automazione industriale si basa sulla piattaforma di formazione per l'automazione completamente integrata Siemens, adatta a università, college, istituti tecnici e centri di formazione per ingegneri. Non solo può condurre corsi di formazione e addestramento automatizzati in rete, ma dispone anche di un sistema slave in grado di allestire aule di formazione in rete e può essere considerata una vera e propria macchina per l'insegnante.
Il corpo principale dell'apparecchiatura di formazione integrata per la comunicazione di rete per l'automazione industriale è costituito dalla rete di comunicazione per l'automazione, da due PLC Siemens S7-300, da un PLC Siemens S7-1200, da un contattore CA, da un touchscreen Siemens, da un motore passo-passo, da un inverter Siemens G120, da un motore trifase, da un personal computer industriale, da interruttori, da un alimentatore UPS, da un quadro di controllo per torre idraulica, da un quadro semaforico, da un quadro luminoso per pulsanti, da un quadro per laminazione dell'acciaio, da un quadro per centro di lavorazione, da un quadro di controllo per ascensori e da altre configurazioni. Condivide le risorse didattiche e ottimizza la gestione della didattica sperimentale.
Sistema di formazione integrato per la comunicazione di rete per l'automazione industriale
Basato sulla struttura di rete a tre livelli di Siemens:
Il primo livello: l'apparecchiatura principale è un PC industriale. Gestione aziendale, due PLC Siemens S7-300,
Secondo livello: livello di monitoraggio del processo, l'apparecchiatura principale è costituita da due PLC Siemens S7-300, per comunicare con il primo livello tramite Profinet.
Terzo livello: livello di controllo della scena. L'apparecchiatura principale è costituita da PLC Siemens S7-1200, inverter Siemens, contattore CA, contattore CC, modulo indicatore luminoso a pulsante, ecc. Comunica con il secondo e il terzo livello tramite protocollo PROFIBUS o Profinet.
Caratteristiche
(1) La piattaforma di allenamento adotta una struttura a colonna con profilo in alluminio e la parte inferiore della piattaforma è dotata di ruote universali, che possono essere spostate in modo flessibile. Diversi moduli sono posizionati sul pannello, il che è facile da usare e non facile da danneggiare.
(2) È disponibile una gamma completa di moduli di comunicazione, che possono essere combinati e utilizzati in vari modi.
(3) La struttura complessiva adotta un tipo aperto e smontabile, che consente una facile sostituzione dei moduli. Il contenuto dei moduli è determinato in base al principio di avere funzioni produttive e funzioni di apprendimento integrate, in modo che i moduli richiesti possano essere selezionati comodamente durante l'insegnamento o la competizione.
(4) Il dispositivo di allenamento e valutazione è un componente a bassa tensione, sicuro da usare.
II.Parametro prestazionale
(1) Potenza in ingresso: trifase a cinque fili AC380V±10% 50Hz
(2) Dimensioni: 1710 (lunghezza) x 890 (larghezza) x 1980 (altezza) mm
(3) Capacità della macchina: <1,5 KVA
(4) Peso: <300 kg
(5) Condizioni di funzionamento: Temperatura ambiente -10°C ~ +40°C Umidità relativa <85% (25°C)
(6) Protezione di sicurezza: con dispositivi di protezione da dispersione di tensione e corrente di dispersione, la sicurezza è conforme agli standard nazionali
III.Composizione del prodotto
Parte principale:
Numero Nome del componente
1 Modulo pannello
2 Morsettiera
3 Encoder e motore trifase
4 Alimentatore UPS
5 Armadio
6 PC industriale
7 Parte scatola pensile
8 Scatola di alimentazione
Parte scatola di alimentazione
Numero Nome
1 Interruttore automatico 2P con protezione da dispersione, spia luminosa
2 Presa a sei fori
3 Unità di uscita CA monofase AC220V, spia luce, assicurazione contro i sovraccarichi
4 Amperometro CC, Voltmetro CC
5 Uscita analogica 4-20 mA, uscita analogica 0-10 V e uscita di potenza CC 24 V.
6 Unità di uscita CA trifase AC380V, spia luminosa trifase, assicurazione contro i sovraccarichi trifase
7 Presa a sei fori
Modulo pannello
Numero Nome
1 Modulo PLC (CPU 314C-2PN/DP)
2 Modulo PLC (CPU 312C)
3 Interruttore
4 Modulo PLC (CPU 1214C+CM1242-5 PROF1BUS DP SLAVE+CM1241 RS422/485)
5 Motore passo-passo + driver motore passo-passo
6 Touch screen Siemens
7 Monitor
8 Modulo inverter Siemens G120
9 Contattore AC220V e relè intermedio DC24V
10 Terminale di trasferimento modulo PLC (CPU 314C-2PN/DP)
11 Terminale di trasferimento modulo PLC (CPU 312C)
12 Terminale di trasferimento modulo PLC (CPU 1214C)
13 Terminale di trasferimento unità motore passo-passo
14 Terminale di trasferimento alimentazione touchscreen
15 Terminale di trasferimento alimentazione switch
16 Siemens Terminale di trasferimento inverter G120
17 Contattore CA 220 V CA
18 Terminale di trasferimento relè intermedio CC 24 V
Componente:
Numero Nome
Componente 1 Scatola di controllo sospesa per torre idrica
Componente 2 Scatola di controllo sospesa per semaforo
Componente 3 Scatola di controllo sospesa per luce a pulsante
Componente 4 Scatola di controllo sospesa per dispositivo di laminazione in acciaio
Componente 5 Scatola di controllo sospesa per centro di lavorazione
Componente 6 Scatola di controllo sospesa per ascensore
Componente 7 Scatola di controllo sospesa per voltmetro e pulsante di arresto di emergenza
Componente 8 Motore trifase con encoder
Componente 9 Alimentatore UPS
Componente 10 PC industriale
Componente 11 Linea di download MPI
Componente 12 Cassetta degli attrezzi
Componente 13 Multimetro
Componente 14 Accessori
IV. Contenuto formativo completabile
Esperimento 1 Corso di programmazione della comunicazione tra Siemens 300PLC e PC
Esperimento 2 Corso di comunicazione MPI tra Siemens 300PLC
Esperimento 3 Corso di comunicazione Ethernet tra Siemens 300PLC e 1214CPLC
Esperimento 4 Corso di controllo del motore passo-passo con 300PLC
Esperimento 5 Touch screen Siemens software di configurazione dello schermo programmazione trEsperimento 6 Progettazione del progetto sperimentale di formazione di una rete e di un sistema di formazione completi
Esperimento 7 Formazione sul controllo del pannello inverter Siemens
Esperimento 8 Formazione sulla comunicazione PROFIBUS DP tra PLC 300 e inverter
Esperimento 9 Formazione sulla programmazione e la comunicazione con PLC S7-1200
Esperimento 10 Esperimento sulla lettura e scrittura di PLC remoti da PC
Esperimento 11 Esperimento sulla comunicazione seriale PROFIBUS tra PLC 300 e touchscreen
Esperimento 12 Esperimento sui semafori a controllo automatico e manuale
Esperimento 13 Esperimento controllabile sul tempo di accensione e spegnimento dei semafori
Esperimento 14 Esperimento sul controllo automatico di un laminatoio
Esperimento 15 Esperimento sul controllo automatico di un elevatore
Esperimento 16 Esperimento sul cambio utensile
Esperimento 17 Esperimento sul controllo completamente automatico di un centro di lavorazione
Esperimento 18 Esperimento sul controllo del livello dell'acqua in una torre idrica
