ET 292 Sistema di celle a combustibile Attrezzature didattiche Attrezzature per la formazione professionale Attrezzature per la formazione rinnovabili
Descrizione
Le celle a combustibile sono convertitori di energia che, a differenza dei motori termici, convertono l'energia chimica direttamente in energia elettrica. Durante questo processo, il calore viene generato come sottoprodotto.

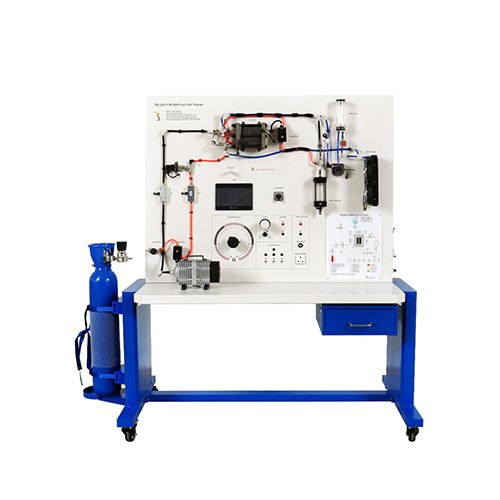

Il componente principale dell'ET 292 è una cella a combustibile a membrana polimerica che funziona in un sistema di generazione combinata di calore ed energia. Il sistema è alimentato con idrogeno ad alta purezza proveniente da un recipiente a pressione sul lato anodo e con ossigeno proveniente dall'aria ambiente sul lato catodo. La cella a combustibile funziona con regolazione di corrente o di tensione tramite un carico elettronico integrato. Il valore impostato del carico elettronico consente una regolazione precisa di tutti i punti di funzionamento e una registrazione molto accurata delle caratteristiche. L'energia termica tecnicamente utilizzabile viene dissipata nell'ambiente tramite un circuito di raffreddamento e può essere contabilizzata tramite la strumentazione integrata. L'acqua che si forma durante il funzionamento viene raccolta in un separatore d'acqua. Nella modalità "dead-end" della cella a combustibile, l'acqua accumulata viene smaltita tramite una valvola di spurgo configurabile per l'idrogeno. Il sistema è gestito tramite PC.
L'energia ausiliaria per la pompa, la ventola e il controllo necessari per il funzionamento viene fornita dalla rete elettrica. L'umidità nel camino può essere regolata tramite la valvola di spurgo, in modo da non richiedere alcuna umidificazione esterna. Tutti i valori di misura rilevanti vengono registrati per calcolare il bilancio energetico della cella a combustibile. I valori misurati vengono trasmessi direttamente a un PC tramite USB. Il software di acquisizione dati è incluso.
Specifiche
Studio di un sistema di celle a combustibile a membrana polimerica raffreddato ad acqua in cogenerazione. Idrogeno fornito tramite un recipiente a pressione standard. Valvola di riduzione dell'alta pressione per l'idrogeno alimentato da un recipiente a pressione. Fornitura di ossigeno direttamente dall'aria ambiente. Regolazione precisa di tutti i punti di funzionamento tramite funzionamento elettronico del carico senza umidificazione esterna. Sensori per portata, pressione, temperatura, tensione e intensità di corrente. Funzionamento e valutazione completi tramite software per PC con funzioni di controllo e acquisizione dati tramite USB in Windows 8.1, 10. Dati tecnici: Potenza nominale: 250 W. Potenza termica: circa. 400…500 W a seconda delle condizioni ambientali Temperatura ambiente richiesta: 5…35 °C Pressione di ingresso richiesta: 2…200 bar Campi di misura portata: 0…0,5 L/min (acqua di raffreddamento) 0…20 sL/min (idrogeno) 0…100 sL/min (aria) pressione: 0…500 mbar (idrogeno) temperatura: 0…50 °C (ambiente) 0…70 °C (camino) umidità: 0…100% (ambiente) tensione: 0…40 V (camino) corrente: 0,1…20 A (camino) 230 V, 50 Hz, 1 fase 230 V, 60 Hz, 1 fase 120 V, 60 Hz, 1 fase UL/CSA opzionale
