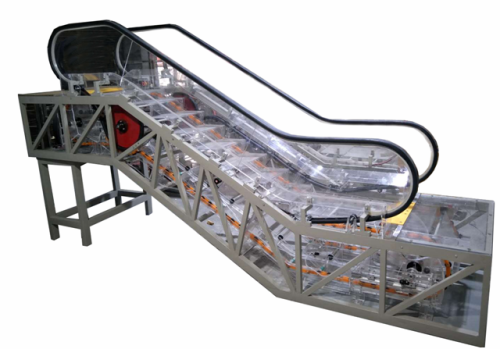

ZM5132 Attrezzatura per l'addestramento all'uso delle scale mobili Banco di addestramento scolastico Attrezzatura da laboratorio scolastico Attrezzatura didattica per l'addestramento elettricoI. Panoramica dell'attrezzatura
Il modello di scala mobile didattica trasparente è adatto a istituti professionali, scuole professionali e corsi tecnici per ascensoristi per la formazione sullo smontaggio, la movimentazione e la manutenzione dei gradini delle scale mobili. Il dispositivo di simulazione per la formazione sulla scala mobile è composto da struttura portante, sistema di pedali, sistema di corrimano, sistema di trazione, portale di accesso, sistema di controllo di sicurezza, sistema di controllo elettrico, ecc., assemblati mediante saldatura a spruzzo ad alta densità di tubi quadrati di alta qualità.
II. Parametri tecnici
1. Alimentazione: trifase a quattro fili (o trifase a cinque fili) CA 380 V ± 10%, frequenza di rete 50 Hz;
2. Ambiente di lavoro: intervallo di temperatura ambiente da -5 °C a +40 °C, umidità relativa < 85% (25 °C);
3. Potenza totale della macchina: ≤ 2,5 kVA;
4. Dimensioni della scala mobile: 3700 mm (lunghezza) × 850 mm (larghezza) × 1500 mm (altezza);
5. Altezza di sollevamento: 500 mm;
6. Modalità di controllo: Mitsubishi FX3U-48MR
7. Protezione di sicurezza: Dispone di protezione da messa a terra, sovraccarico, sovracorrente e corrente di dispersione, ed è conforme agli standard nazionali.
8. Peso complessivo: ≤ 400 kg
III. Elenco di configurazione
N. Nome Principali indicatori tecnici Quantità Unità Note
1 Struttura della scala mobile Materiale: profilo in alluminio 4080 standard europeo 1 set
2 Struttura metallica Materiale: profilo in alluminio 4080 standard europeo 1 set con guida a scala
3 Unità di azionamento Tensione nominale: AC 380; corrente nominale 3,7 A, potenza motore: 1,5 kW; rapporto di riduzione: 30:1, tensione di frenatura DC 99 V. 1 set con motore, cambio, freno
4 Passo catena di trasmissione: 120 mm; 2
5 Gradini Lastra acrilica 1 set
6 Catena di trasmissione a gradini Piastra acrilica 2
7 Dispositivo di tensionamento Molle con pignone, albero, carrello di tensionamento e catena a gradini; 1 set
8 Corrimano neri, gomma 2
9 Ruota di frizione del corrimano in gomma 2
10 Guida del corrimano Binario di guida in metallo e ruota di guida in nylon con cuscinetto a rulli; 2 set
11 Bracciolo Materiale del vetro: plexiglass; spessore: 10 mm; 1 set
12 Materiale della superficie del grembiule: plexiglass; 1 set
13 Armadio di controllo con sistema di controllo PLC o microcomputer programmabile 1 set
14 Pannello del pavimento Materiale della superficie: plexiglass; 1 set
15 Interruttore di sicurezza per scala mobile, interruttore del circuito di protezione di sicurezza comune, 1 set
16 Strumenti di formazione, uso quotidiano, 1 set. Vedere l'elenco degli strumenti.
17 Materiali di supporto: gli schemi elettrici includono linee di alimentazione, circuiti di sicurezza, indicatori di guasto, schemi di cablaggio, ecc. Le istruzioni includono istruzioni di installazione, istruzioni di manutenzione meccanica e manuali utente.
IV. Elenco degli strumenti di supporto
N. Nome Modello/Specifiche Quantità Unità
1 metro a nastro 3 m 1
2 Multimetro tipo MF47 1
3 Chiave a brugola (set) BM-C9 1 set
4 chiave combinata a forchetta 10 1
5 chiave combinata a forchetta 13 1
6 chiave esagonale a T 5 mm 1 manico
7 chiave fissa 8~10 1
8 chiave fissa 12~14 1
9 cacciavite passante 5 × 75 1
10 cacciavite a croce 2 × 75 1
11 cassetta degli attrezzi media 1
12 pinze a becco lungo 6 pollici 1
13 pinze diagonali 5 pollici 1
14 chiave regolabile 300 × 36 1
15 righello in acciaio 300 mm 1
Quarto, il programma di formazione
1. Riconoscere il nome e la funzione della struttura della scala mobile (dispositivo di tensionamento, gradino, guida gradino, corrimano, catena di trazione, piastra a pettine, trasmissione) dispositivo, ecc.).
2. Comprendere la funzione, la posizione di installazione e la manutenzione del dispositivo di protezione dell'installazione della scala mobile.
3. Funzionamento e utilizzo di base in sicurezza delle scale mobili;
4. Operazioni di smontaggio e montaggio dei gradini;
5. Regolazione della piastra di protezione;
6. Regolazione della tensione del corrimano;
7. Regolazione della tensione della catena dei gradini;
8. Regolazione della catena di trasmissione;
9. Regolazione dei freni;
10. Conoscenze di base di sicurezza relative al funzionamento e alla manutenzione prima della manutenzione;
11. Manutenzione ordinaria;
12. Interventi di emergenza sulle scale mobili;
13. Individuazione e risoluzione dei guasti del circuito di sicurezza della scala mobile;
14. Individuazione e risoluzione dei guasti del circuito di monitoraggio della sicurezza della scala mobile;
15. Individuazione e risoluzione dei guasti del circuito di alimentazione della scala mobile;
16. Individuazione e risoluzione dei guasti del circuito di controllo della scala mobile.
