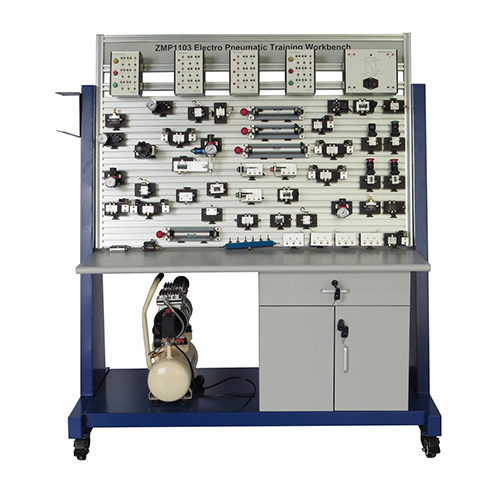

Banco di lavoro per addestramento elettropneumatico Trainer pneumatico Attrezzatura didattica Attrezzatura per la formazione professionale

ZMP1103 Banco di lavoro per addestramento elettropneumatico Trainer pneumatico Attrezzatura didattica Attrezzatura per la formazione professionale
1. Introduzione all'attrezzatura
1.1 Panoramica
La piattaforma di addestramento elettropneumatica è progettata specificamente per la "formazione idraulica e pneumatica" e soddisfa i requisiti delle moderne trasmissioni pneumatiche. Gli studenti possono apprendere le conoscenze di base sul controllo dei circuiti pneumatici ed esercitare le proprie competenze pratiche. I simulatori pneumatici combinano le conoscenze sulle trasmissioni elettriche e meccaniche.
Attraverso questa piattaforma di addestramento, gli studenti possono padroneggiare la struttura dei componenti pneumatici, la teoria del controllo dei circuiti pneumatici, la progettazione dei circuiti pneumatici e le competenze pratiche della piattaforma di addestramento pneumatica.
1.2 Caratteristiche
(1) Il banco sperimentale è composto principalmente da componenti quali un tavolo di addestramento, componenti idraulici e moduli elettrici.
(2) Dotato di tutti i componenti idraulici comunemente utilizzati: ogni componente idraulico è dotato di una piastra di base di montaggio, che consente di posizionare comodamente e arbitrariamente i componenti idraulici sul pannello profilato in lega di alluminio. 2. Elenco dei componenti
2.1 Parte principale
N. Nome
1 Telaio
2 Pannello in alluminio
3 Mobiletto
4 Pompa dell'aria
5 Volante

2.2 Componente
Componente 1: Modulo pulsanti
Componente 2: Modulo relè
Componente 3: Modulo di alimentazione 24 V
Componente 4: Valvola a farfalla unidirezionale regolabile
Componente 5: Valvola meccanica a leva a rullo
Componente 6: Elettrovalvola direzionale a cinque vie e tre posizioni (tipo a tenuta centrale)
Componente 7: Elettrovalvola a cinque vie e due posizioni
Componente 8: Elettrovalvola direzionale a cinque vie e tre posizioni (tipo a fila centrale)
Componente 9: Elettrovalvola direzionale a cinque vie e tre posizioni (tipo a media pressione)
Componente 10: Elettrovalvola a cinque vie e due posizioni
Componente 11: Elettrovalvola a tre vie e due posizioni
Componente 12: Valvola selettrice
Componente 13: Valvola a doppia pressione
Componente 14: Manometro
Componente 15: Sensore
Componente 16: Valvola di inversione a leva
Componente 17: Valvola pneumatica a tre vie e due posizioni
Componente 18: Valvola di controllo pneumatica singola a cinque vie e due posizioni
Componente 19: Valvola di controllo pneumatica doppia a cinque vie e due posizioni
Componente 20: Valvola di controllo pneumatica doppia a tre vie e due posizioni
Componente 21: Valvola manuale a bilanciere a tre vie e due posizioni
Componente 22: Valvola a pulsante autoripristinante
Componente 23: Valvola di ritardo
Componente 24: Valvola di sequenza unidirezionale
Componente 25: Valvola a pulsante autobloccante
Componente 26: Microinterruttore
Componente 27: Deviatore
Componente 28: Valvola di scarico rapido
Componente 29: Valvola unidirezionale
Componente 30: Cilindro a semplice effetto
Componente 31: Valvola di regolazione della pressione
Componente 32: Cilindro a doppio effetto
3. Elenco degli esperimenti
Esperimento 1: Prova del cilindro di controllo dell'elettrovalvola a cinque vie e due posizioni (movimento a impulsi)
Esperimento 2: Prova del cilindro di controllo dell'elettrovalvola a cinque vie e due posizioni (autobloccante)
Esperimento 3: La valvola di inversione manuale a cinque vie e due posizioni controlla il cilindro
Esperimento 4: Prova on-off di valvola meccanica a leva a rullo
Esperimento 5 Valvola di ritardo a tre vie e due posizioni
Esperimento 6 Test della valvola di sequenza unidirezionale
Esperimento 7 Test della valvola navetta
Esperimento 8 Processo di funzionamento della valvola a doppia pressione
Esperimento 9 Test della valvola a tre vie e due posizioni autobloccante
Esperimento 10 Test della valvola a pulsante autoripristinante
