I. Panoramica

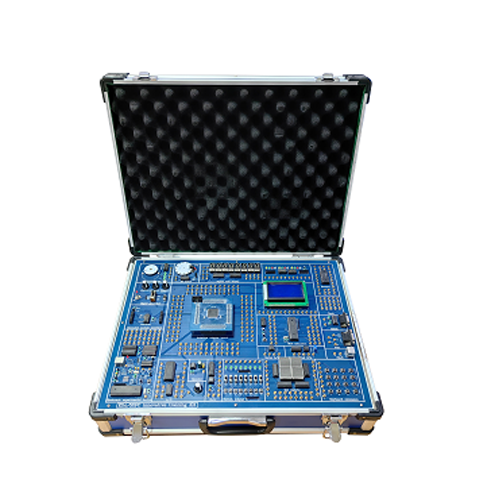

Il sistema di sviluppo di esperimenti di base con tecnologia EDA aperta TB230621S46 integra elaborazione dati multipla, conversione del segnale, interfaccia I/O, sorgente del segnale e il classico sistema MCS51 a chip singolo, adatto per
l'insegnamento di esperimenti con tecnologia EDA, college e università di tutti i livelli
concorsi di progettazione elettronica per studenti, progettazione di corsi e corsi di laurea, ecc.
, fornendo un buon ambiente software e hardware per lo sviluppo innovativo.
2. Caratteristiche prestazionali
1) Il sistema adotta la modalità sostituibile della scheda madre, configurata in base alle esigenze degli utenti. La scheda madre può essere equipaggiata con dispositivi CPLD/FPGA di numerose aziende internazionali di fama mondiale come Altera, Lattice, Xilinx, ecc., inclusa la programmazione di CPLD/FPGA con diverse tensioni di lavoro. Il chip sul sistema principale può essere identificato automaticamente senza dover commutare i jumper durante la programmazione, il che è sicuro e affidabile ed è adatto per le operazioni sperimentali ad alta densità degli studenti. 2) Il sistema offre una varietà di tensioni operative del chip core: 5 V, 3,3 V, 2,5 V e 1,8 V.
3) Tutte le risorse CPLD/FPGA sulla scheda core del sistema sono accessibili agli utenti. Grazie alla collaborazione con altri moduli periferici, è in grado di soddisfare pienamente le esigenze di progettazione, dai semplici circuiti digitali ai sistemi digitali complessi.
4) Grazie al supporto del software di configurazione, questo sistema è in grado di simulare la maggior parte dei processi di controllo industriale in loco, con immagini vivide e una solida conoscenza percettiva, che può aumentare l'interesse degli studenti e migliorare l'efficienza didattica.
3. Indicatori tecnici
1) Il box di addestramento è composto da un box interamente in lega di alluminio, un alimentatore switching e una scheda madre integrata.
2) Alimentazione di lavoro:
Ingresso: AC 220 V ± 10%
Uscita: (1) Alimentatore stabilizzato DCV 5 V/2,0 A.
(2) Alimentatore stabilizzato DCV ± 12 V/0,5 A.
3) Sorgente del segnale di clock: 24 MHz, 12 MHz, 6 MHz, 3 MHz, 1,5 MHz, 75 MHz, 65 MHz, 32 MHz, 76 MHz, 16 MHz, 8 MHz, 4 MHz, 10 MHz, 24 MHz, 25 MHz, 64 MHz, 16 MHz, 8 MHz, 4 MHz, 2 MHz, 1 MHz, 1/2 MHz.
4) Circuito display LED a 12 bit
5) Interruttore di seconda marcia a 8 bit e relativo circuito di indicazione del livello
6) Circuito interruttore a chiave a 8 bit
7) Circuito display a scansione dinamica a 8 bit
8) Tastiera 4x4
9) Modulo display a matrice di punti LED 16x16
10) Modulo display a cristalli liquidi LCD 128x64
11) Modulo di conversione A/D 0809 parallelo, seriale Conversione A/D TLC549
12) Modulo di conversione D/A parallelo 0832, conversione D/A seriale TLC5615
13) Modulo audio elettronico
14) Circuito di controllo motore passo-passo a quattro fasi e motore CC
15) Circuito di espansione microcontrollore Keil, con downloader USB.
16) Circuito di memoria EPROM27256 (o E2PROM2864)
17) Un'interfaccia RS232 e un'interfaccia PS/2 (tastiera, mouse)
18) Una porta VGA
19) Circuito generatore di forme d'onda
20) Modulo di interfaccia USB
21) Modulo di regolazione del livello analogico
22) La scheda madre è dotata di serie del dispositivo EP1C12 di Altera (configurabile in base alle esigenze dell'utente) ed è dotata di un cavo di download USB.

4. Progetto sperimentale
Progettazione di sistemi digitali di base
1) Sommatore completo a quattro bit
2) Moltiplicatore parallelo a quattro bit
3) Sommatore in codice BCD
4) Progettazione di flip-flop di base
5) Progettazione del modulo contatore 74LS160
6) Moltiplicatore a scorrimento a quattro bit
7) Circuito di visualizzazione dell'alfabeto inglese
8) Dispositivo di voto a sette persone
9) Circuito di conversione in codice Gray
10) Generatore di segnali di modulazione di controllo numerico a larghezza di impulso positiva e negativa
11) Esperimento di interfaccia con rilevatore di sequenza
1) Esperimento di conversione analogico-digitale con ADC0809
2) Convertitore D/A DAC0832
3) Esperimento di controllo di motori passo-passo
4) Esperimento di display a matrice di punti LED
5) Esperimento di estensione della tastiera
6) Esperimento di visualizzazione dell'orologio
7) Display a cristalli liquidi (LCD) LCD
8) Generatore di segnali a barre colorate VGA
9) Esperimento con porta seriale RS232
10) Progettazione logica dell'interfaccia tastiera PS/2
11) Convertitore D/A seriale TLC5615
12) Convertitore AD seriale TLC549
5. Configurazione del sistema
1. Un set di box per esperimenti.
2. Un modulo scheda centrale e una linea di download dedicata.
3. Un set di software di sistema e istruzioni sperimentali.
4. 30 cavi sperimentali.
5. Una linea di comunicazione seriale RS232.
