Pannello didattico per circuiti di riscaldamento domestico – Attrezzatura di laboratorio termotecnico – Apparecchiatura didattica

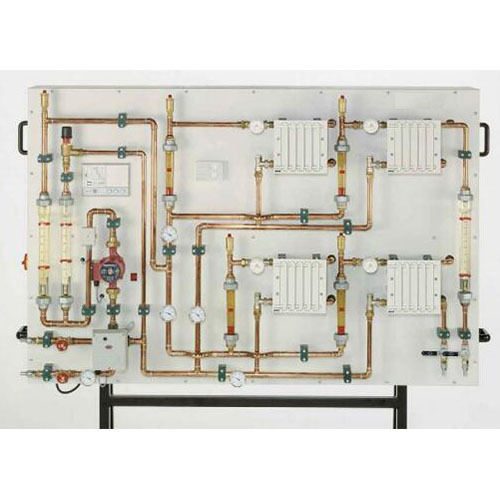

SR3022 Pannello didattico per circuiti di riscaldamento domestico – Attrezzatura di laboratorio termotecnico – Apparecchiatura didattica
Obiettivi didattici / Esperienze
- familiarizzazione con un impianto di riscaldamento centralizzato e i suoi componenti
- bilanciamento idronico dei radiatori
- funzione e comportamento operativo di una pompa di circolazione
- funzione e comportamento operativo di una centralina di regolazione del riscaldamento
- funzione e comportamento operativo di una valvola miscelatrice a quattro vie
Specifiche tecniche
[1] banco didattico per la tecnica del riscaldamento
[2] centralina di regolazione del riscaldamento con retroazione della temperatura di mandata
[3] valvola miscelatrice a 4 vie
[4] pompa di circolazione
[5] 7 rotametri
[6] 4 scambiatori di calore a piastre (funzionanti da radiatori)
[7] 5 termometri bimetallici a quadrante
[8] 2 attacchi per acqua fredda
[9] 2 attacchi idraulici per caldaia
[10] 1 valvola di sovrapressione a pressione differenziale

Dati tecnici
Pompa - consumo energetico: 60 W - max. portata: 60 l/min - max. testa: 4 m
Radiatore - scambiatore di calore a piastre con 8 piastre - capacità: 3kW
Regolatore di riscaldamento con feedback della temperatura di mandata - ingressi: 2 sensori di temperatura
Campi di misura - temperatura: 0...100°C - portata: 2x 150...1600 L/h, 1x 0...1000 L/h,
4x 0...400 l/ora
Dimensioni e peso LxLxA: 1800x700x1780 mm Peso: ca. 100kg
Richiesto per il funzionamento 230 V, 50/60 Hz, monofase
Collegamento acqua fredda e calda: 1700 L/h
