Attrezzatura didattica e da laboratorio termico per caldaie per riscaldamento domestico

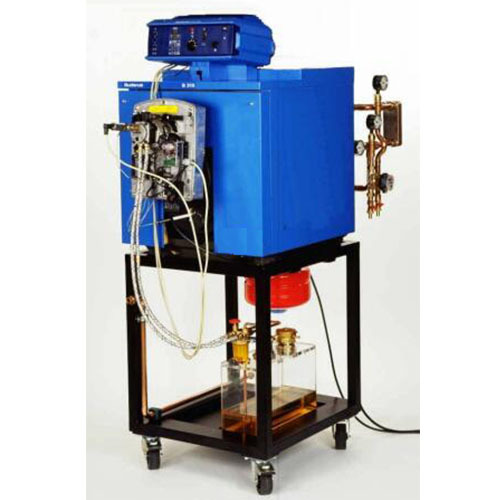

SR3125 Attrezzatura didattica e da laboratorio termico per caldaie per riscaldamento domestico
Obiettivi didattici / Esperimenti
- funzionamento di un bruciatore a gasolio
- esercizio di una caldaia con bruciatore a gasolio
- regolazione del bruciatore durante il funzionamento
- misurazioni della temperatura in diverse zone della camera di combustione
- calcolo della potenza termica di una caldaia
- funzionamento di uno scambiatore di calore a piastre
- distribuzione delle temperature in uno scambiatore di calore a piastre
Specifiche tecniche
[1] Caldaia funzionante con bruciatore a gasolio
[2] Caldaia con unità di controllo
[3] Circuito di riscaldamento e raffreddamento dotato di vaso di espansione, pompa, gruppo di sicurezza caldaia,
termometri, contatore dell'acqua, scambiatore di calore
[4] Serbatoio del gasolio trasparente con attacchi per riempimento e spurgo
[5] Dissipazione del calore generato tramite scambiatore di calore a piastre e collegamento all'acqua fredda

Dati tecnici
Caldaia
- potenza nominale: 17...21 kW
- unità di controllo con limitatore di temperatura
Bruciatore
- potenza nominale: circa 18 kW
Pompa
- consumo energetico: 70 W
- portata max.: 60 l/min
- prevalenza max.: 4 m
Scambiatore di calore a piastre: 3 kW, 10 piastre
Gruppo di sicurezza caldaia conforme a
- 2,5 bar
- 50 kW
Serbatoio combustibile: 15 l
Contatore dell'acqua: 2,5 m³/h
Campi di misura
- temperatura: 4x 0...120 °C
Dimensioni e peso
LxPxA: 1510x810x1620 mm
Peso: circa 230 kg
230 V, 50/60 Hz, monofase o 120 V, 60 Hz, monofase
Collegamento idrico, scarico
Ventilazione e sistema di evacuazione fumi richiesti
