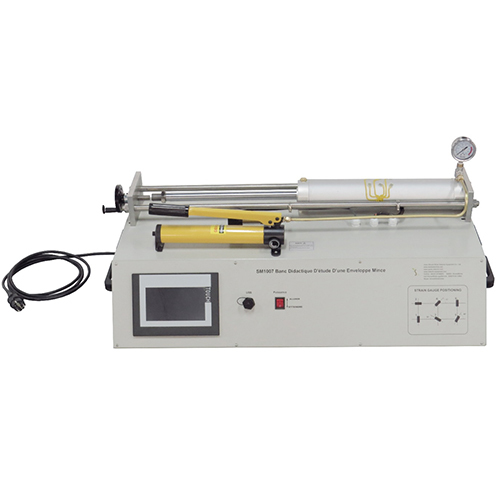

SM1007 Banco didattico per lo studio di involucri sottili Attrezzatura didattica Attrezzatura per la formazione professionale Attrezzatura per laboratorio di meccanica dei fluidi
1. Introduzione all'attrezzatura
Caratteristiche dell'attrezzatura: Banco didattico per l'apprendimento di film sottili (SM107), che consente di studiare e analizzare gli stati di stress e deformazione di involucri cilindrici sottili pressurizzati.
Il banco dovrebbe essere in grado di verificare sperimentalmente la teoria relativa all'involucro sottile misurando la deformazione della parete del cilindro in diversi punti e seguendo diverse direzioni. Il banco deve consentire le seguenti attività didattiche:
Sforzi longitudinali, circonferenziali, radiali e biassiali
Comportamento dei cilindri in condizioni di estremità aperta e chiusa
Uso di estensimetri
Relazione tra sforzo e deformazione in un cilindro e valore del modulo E
Sforzo e deformazione indiretti
Valore del coefficiente di Poisson in un cilindro
Calcolo dello sforzo di taglio in qualsiasi punto di un cilindro utilizzando il cerchio di Mohr
Determinazione delle deformazioni principali utilizzando il "principio di sovrapposizione"
Effetto del sistema di sforzi biassiali
Fonti di errore negli esperimenti
2. Parametri tecnici
(1) Alimentazione: monofase 220 V 50 Hz
(2) Peso: il peso totale è inferiore a 200 kg.
(3) Condizioni di lavoro: -10 °C~40 °C, umidità <85%
(4) Dimensioni: 1100 x 480 x 380
descrivere
Specifiche tecniche richieste:
Capacità del cilindro e del serbatoio: circa 2 litri
Materiale del cilindro: lega di alluminio.
Spessore del corpo: 3 mm
Dimensioni nominali del cilindro: diametro esterno circa 80 mm, lunghezza circa 400 mm
Pressione: visualizzata tramite manometro. Sensore di pressione, interfaccia tramite cavo USB al sistema di acquisizione dati.
Manometro: 0 - 5 bar
Pressione massima all'interno del cilindro: 3,5 MN/m²
Estensimetro: a resistenza con compensazione della temperatura, visualizzazione digitale del valore di deformazione.
Ponte estensimetrico integrato nel tavolo
Sistema di acquisizione dati opzionale disponibile
3. Elenco dei componenti
1. Maniglia
2. Regolazione del volantino
3. Asta filettata
4. Asta mobile
5. Maniglia pressurizzata
6. Biella
7. Sensore di pressione
8. Pompa booster
9. Manopola di sicurezza
10. Cilindro a parete sottile
11. Estensimetro
12. Manometro
13. Armadio
14. Diagramma schematico della posizione dell'estensimetro
15. Interruttore di alimentazione
16. Interfaccia USB
17. Touch screen
18. Spina di alimentazione
4. Elenco degli esperimenti
Esperimento 1: Cilindro a parete sottile con estremità aperta
Esperimento 2: Cilindro sottile con estremità chiuse
Esperimento 3: Utilizzo del software
Esperimento 4: Esportazione dei dati del software
