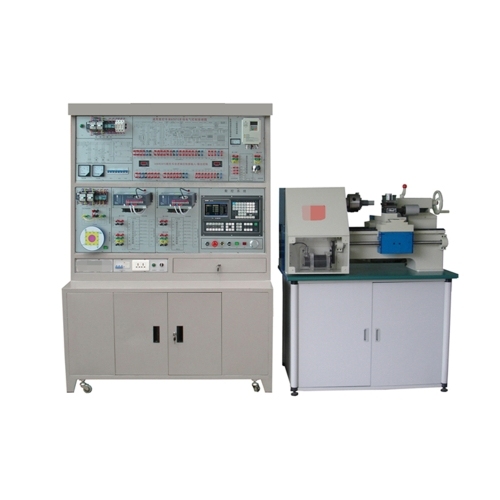

Tornio CNC SSGSK980TB2 - Banco di lavoro completo per la formazione scolastica - Attrezzatura da laboratorio scolastico - Attrezzatura didattica per la formazione elettricaCon l'ampia diffusione della tecnologia a controllo numerico, la scuola dedica sempre maggiore attenzione alla formazione di professionisti competenti e pratici per ruoli di produzione, assistenza tecnica e altri settori, migliorando ulteriormente le capacità pratiche e di analisi e risoluzione dei problemi degli studenti, e consentendo loro di apprendere e padroneggiare in modo completo i principi di controllo dei sistemi CNC, la programmazione a controllo numerico, i metodi di progettazione elettrica, l'installazione, la messa in servizio e la manutenzione. Tuttavia, la maggior parte degli istituti non dispone di attrezzature adeguate per la formazione sui sistemi CNC. A tal fine, l'azienda ha sviluppato un sistema di controllo elettronico per fresatrici CNC e un'apparecchiatura di tirocinio per il banco prova di messa in servizio e manutenzione. L'apparecchiatura permette agli studenti di apprendere i principi di controllo del sistema di tornitura CNC, i metodi di progettazione elettrica, la selezione dei componenti, l'installazione e la messa in servizio elettrica del tornio, la diagnosi e la manutenzione dei guasti, la programmazione dei pezzi e il processo di elaborazione della simulazione grafica, ecc., raggiungendo così l'efficacia del tirocinio in un contesto di produzione industriale. I componenti principali dell'apparecchiatura sperimentale sono prodotti di controllo industriale.
Innanzitutto, i requisiti funzionali:
1. Questo banco prova analizza in profondità il sistema di controllo numerico GSK980TB2 per soddisfare le esigenze di progettazione elettrica, progettazione dei guasti, assemblaggio elettrico e controllo numerico delle macchine utensili CNC.
2. Il banco prova utilizza un tornio semi-fisico per realizzare la regolazione meccanica e l'installazione della macchina utensile (inclusi mandrino, albero di avanzamento, vite senza fine, cuscinetti, coppie di dadi, ecc.) e per soddisfare le esigenze di regolazione dei giunti elettromeccanici delle macchine utensili CNC.
3. Il tornio utilizza un portautensili reale a quattro stazioni per la tornitura.
4. Il banco prova può impostare 28 punti di guasto comuni e punti di guasto compositi.
5. Ogni set di encoder, finecorsa e interruttore di ritorno a zero della macchina è presente sul banco prova.
6. 1 set di utensili di tornitura.
7. La macchina utensile è dotata di cavi e interfaccia standard.
8. Il banco prova è dotato di una dimostrazione di un tornio semi-fisico, in grado di lavorare tecnopolimeri e listelli di legno. In secondo luogo, i componenti del prodotto
La piattaforma sperimentale completa per torni CNC è composta da un sistema di controllo numerico GSK980TB2 ad ampio spettro, una scheda di interfaccia per il controllo elettrico della macchina utensile, una scheda sperimentale per la regolazione della velocità di conversione della frequenza del mandrino, una scheda sperimentale per il portautensili automatico a quattro stazioni, un azionamento passo-passo CA trifase e un motore passo-passo, un modulo di ingresso e uscita, componenti elettrici a bassa tensione e torni semi-fisici.
In terzo luogo, il principio di controllo numerico
La console di controllo numerico fornisce un sistema di controllo completo. Il sistema di controllo integra la tecnologia di controllo numerico GSK980TB2. La console analizza in modo esaustivo il principio di controllo e la struttura dell'ampio sistema GSK980TB2 e si collega elettricamente in base alle esigenze delle apparecchiature CNC reali. La macchina CNC può essere azionata per eseguire lavorazioni CNC. Allo stesso tempo, la console CNC fornisce un sistema di diagnostica dei guasti per impostare, riparare e valutare i guasti comuni delle macchine utensili CNC all'interno del sistema di controllo. Il sistema di diagnostica fornisce un'interfaccia terminale completamente aperta, che consente di impostare guasti del circuito, guasti dei dispositivi e guasti del sistema operativo interno per consentire agli studenti di misurarli e valutarli. L'insegnante può impostare il guasto, lo studente può effettuare misurazioni e risoluzione dei problemi online, nonché misurazioni a dispositivo spento per la risoluzione dei problemi, migliorando così la capacità degli studenti di risolvere i problemi.
Quarto, configurazione della piattaforma di formazione
1. È composta da un pannello di controllo, un tavolo di formazione e un tornio semi-fisico. La console è realizzata in ferro a doppio strato con struttura a spruzzo opaco ad alta densità e pannello in alluminio; il tavolo di formazione è in ferro a doppio strato con struttura a spruzzo opaco ad alta densità e il piano del tavolo è in pannello ad alta densità ignifugo, impermeabile e resistente all'usura. Il tornio semi-fisico può dimostrare direttamente il ritorno a zero della macchina, il limite di sovra-corsa della macchina utensile e così via.
2. Alimentazione trifase a quattro fili a 380 V CA, il dispositivo di protezione differenziale controlla l'alimentazione totale e l'alimentazione del pannello di controllo è controllata da un interruttore a chiave e da un interruttore di avvio/arresto. Il voltmetro monitora la tensione di rete e l'amperometro monitora la corrente totale di funzionamento dell'apparecchiatura ed è dotato di spie luminose e protezione con fusibile.
3. Unità di sistema CNC: adotta il sistema GSK980TB2 a numero elevato per controllare due assi di avanzamento a controllo digitale e un mandrino analogico.
4. Modulo di azionamento: l'asse di avanzamento X/Z utilizza un motore passo-passo CA e un azionamento passo-passo per formare un sistema ad anello semiaperto.
5. Modulo mandrino: il motore del mandrino è controllato da un convertitore di frequenza per realizzare una regolazione continua della velocità tramite conversione di frequenza.
6. Modulo portautensili: viene utilizzato un portautensili automatico a quattro posizioni per realizzare il controllo della selezione arbitraria della lama.
Caratteristiche principali del prodotto:
L'azienda vanta una lunga esperienza nella produzione di macchine CNC, pertanto il sistema CNC GSK980TB2, ampiamente utilizzato, è completamente analizzato e visualizzato sul pannello di controllo. Tutte le funzioni del tornio CNC sono controllate tramite connettori. I metodi di controllo per tutte le unità di controllo sono i seguenti:
6. Il banco di prova visualizza lo schema generale del circuito di controllo del tornio. Gli studenti possono utilizzare questo schema come diagramma dimostrativo del circuito di progettazione per comprendere meglio il metodo di controllo del tornio CNC.
7. Struttura aperta e design modulare: il banco di prova scompone il sistema CNC GSK980TB2, espande l'interfaccia di controllo al pannello di controllo e utilizza morsettiere per il collegamento a ciascuna scheda modulo per il controllo.
8. Unità di controllo inverter trifase: collegata al sistema di controllo numerico tramite cavo patch per eseguire il controllo a frequenza variabile, aumentando le capacità pratiche degli studenti e migliorando la comprensione e l'analisi dei guasti nel processo di controllo.
9. Unità di controllo per azionamento stepper: si collega al sistema CNC tramite cavo patch per il controllo del servoazionamento, aumentando le capacità pratiche degli studenti e consentendo loro di acquisire una comprensione e una capacità di analisi complete del controllore stepper.
10. Unità MP: si collega al sistema CNC tramite cavo patch per il controllo manuale del movimento delle coordinate della macchina.
11. Unità di controllo per portautensili elettrico a quattro stazioni: si collega al sistema di controllo numerico tramite cavo patch per eseguire il controllo del cambio utensile, aumentando le capacità pratiche degli studenti e consentendo loro di acquisire una comprensione più completa del processo di controllo e del principio del portautensili automatico. Il banco prova include anche un portautensili di simulazione per l'apprendimento di riferimento.
Sesto, programma di formazione completo sulla piattaforma sperimentale per torni CNC
1. I seguenti progetti di tirocinio sperimentale possono essere completati tramite la piattaforma di formazione.
Esperimento di funzionamento e programmazione del sistema di tornio CNC (con tornio semi-fisico)
Esperimento di messa in servizio e diagnosi guasti dell'unità di conversione di frequenza del mandrino
Esperimento di funzionamento e diagnosi guasti del motore passo-passo CA
Esperimento di progettazione e analisi del controllo elettrico del tornio CNC
Esperimento di ritorno a zero della macchina tornio CNC
Esperimento di limite di overrun della macchina utensile CNC
Esperimento di impostazione dei parametri del sistema di controllo numerico
Utilizzo dei segnali di ingresso e uscita
Esperimento di raffreddamento, illuminazione e diagnosi guasti del tornio CNC
Esperimento di compensazione dell'errore di passo della vite
Esperimento con il volantino elettronico del tornio CNC
Esperimento di comunicazione seriale RS232 della macchina utensile
Esperimento di lavorazione della filettatura al tornio
28 elementi di progettazione e valutazione dell'eliminazione dei guasti del tornio CNC
2. Formazione sulla programmazione manuale e sulla simulazione
1. Programmazione e simulazione del tornio CNC
1) Padronanza della struttura, del formato e del sistema di comandi del programma NC;
2) Comprensione delle operazioni di base di ciascun sistema;
3) Comprensione della tecnologia di lavorazione di base dei torni CNC.
2. Formazione sulla programmazione e l'utilizzo del tornio CNC
1) Padronanza della modifica del programma del tornio CNC
2) Padronanza delle operazioni di base del tornio CNC
3) Applicazione delle competenze alle funzioni del sistema del tornio CNC
4) Fissaggio e lavorazione dei pezzi nella tornitura CNC
3. Comprensione dei guasti comuni delle macchine utensili CNC e formazione sulla manutenzione
Requisiti di base e metodi di risoluzione dei problemi per la manutenzione delle macchine CNC
Tecnologia di autodiagnosi dei guasti comuni
Metodi di risoluzione dei problemi comuni
Guasti comuni e gestione delle macchine utensili CNC
4. Parametri del tornio semi-fisico:
Il tornio semi-fisico può lavorare direttamente i pezzi, dimostrare il ritorno a zero della macchina utensile, il limite di sovra-corsa della macchina utensile, ecc.
Diametro massimo di tornitura del bancale: 250 mm
Diametro massimo di tornitura del portautensili: 120 mm
Gamma di velocità del mandrino: 30~2000 giri/min (regolazione continua della velocità tramite inverter)
Portautensili elettrico: 4 stazioni
Corsa asse X del banco: 130 mm
Corsa asse Z del banco: 300 mm
Precisione di posizionamento: 0,02 mm
Velocità di avanzamento assi X, Z mm/min: 2000/4000
Potenza motore principale: 750 W
Dimensioni: 1120 × 590 × 600 mm
Otto parametri tecnici della piattaforma sperimentale:
1. Alimentazione: CA 380 V (trifase), 50 Hz
2. 28 valutazioni guasti
3. Ambiente di lavoro: temperatura -20 °C ± 40 °C
4. Potenza totale della macchina: ≤ 3 kVA;
5. Dimensioni del banco: lunghezza × larghezza × altezza (mm) = 1370 mm × 600 mm × 1890 mm;
6. Dimensioni del tornio semi-fisico: lunghezza × larghezza × altezza (mm) = 1200 mm × 600 mm × 1300 mm;
