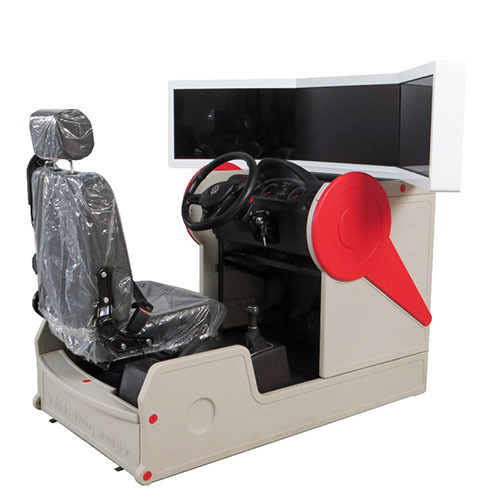

SRA103 Simulatore di guida automobilistica Attrezzatura didattica automobilistica Attrezzatura didattica Attrezzatura didatticaI. Introduzione
Un simulatore di guida è un dispositivo che aiuta i conducenti ad allenarsi o a studiare simulando ambienti di guida ed esperienze operative reali. Di seguito, una presentazione delle principali funzioni del simulatore di guida:
1.1 Simulazione di ambienti di guida reali
Simulazione di scenari: Il simulatore di guida può simulare una varietà di scenari stradali, tra cui strade urbane, autostrade, strade di montagna, ecc. Negli scenari urbani, è possibile simulare cavalcavia, incroci, gallerie, ecc.; negli scenari autostradali, è possibile simulare caselli autostradali, corsie di sorpasso, gallerie, ecc.
Simulazione meteorologica e ambientale: Può simulare diverse condizioni meteorologiche, come giornate di pioggia, giornate di neve, giornate nebbiose e notti buie. Queste simulazioni ambientali aiutano i conducenti ad esercitarsi nella gestione di varie situazioni complesse in un ambiente sicuro.
Simulazione di situazioni pericolose: Può simulare scenari pericolosi. Attraverso queste simulazioni, i conducenti possono imparare a gestire le emergenze in un ambiente virtuale e ridurre la tensione durante la guida reale.
1.2 Addestramento operativo e feedback
Simulazione dei componenti operativi: Il simulatore di guida è dotato di componenti operativi simili a quelli dei veicoli reali, come volante, frizione, acceleratore, freno, ecc. Questi componenti offrono una reale sensazione di controllo e aiutano i conducenti a familiarizzare con il funzionamento del veicolo.
1.3 Vantaggi in termini di sicurezza ed economici
Elevata sicurezza: I simulatori di guida consentono di testare condizioni di guida pericolose e di addestrarsi in condizioni estreme in un ambiente sicuro. Ciò evita il rischio di incidenti che potrebbero verificarsi nella guida reale.
Riduzione delle perdite: Grazie all'addestramento con il simulatore, è possibile ridurre le perdite di veicoli reali causate da errori di guida. Questo non solo consente di risparmiare sui costi di manutenzione dei veicoli, ma ne prolunga anche la durata.
Efficienza ed economicità: Il simulatore permette di impostare facilmente le condizioni di prova, come le caratteristiche dell'auto, le condizioni stradali, ecc. Rispetto ai test su veicoli reali, i test con il simulatore non richiedono la produzione di un gran numero di apparecchiature di prova, con conseguente risparmio sui costi.
I simulatori di guida offrono ai conducenti una piattaforma di addestramento sicura, efficiente ed economica grazie a una simulazione ambientale altamente realistica e a una ricca gamma di funzioni, e sono ampiamente utilizzati nella formazione dei conducenti, nello sviluppo di veicoli e nella ricerca sul traffico.
II. Parametri
Hardware e specifiche
1. Materiale della scocca dell'abitacolo: ABS + struttura in acciaio, l'aspetto della scocca è semplice ed elegante, raffinato e piacevole. Il cruscotto è configurato con componenti di auto reali, il meccanismo di sterzo è costruito con un gruppo sterzo di auto reali e il numero di giri è quello di un'auto reale; il coperchio del cambio adotta un canale centrale integrato e solido di un'auto reale, che offre una sensazione realistica.
2. Trasmissione: adotta il principio del cambio originale della Volkswagen Santana. Le marce sono: retromarcia, prima, seconda, terza, quarta, quinta e folle (la modalità automatica include solo marcia avanti, retromarcia, folle e posizione di parcheggio).
3. Abitacolo: l'abitacolo è composto da volante, acceleratore, frizione, freno a pedale, freno a mano e altri comandi, oltre al sedile.
4. Sensore: volante (sensore di angolo ad alta precisione). 5. Freno a disco (sensore magnetico senza contatto)!
6. Volante (con feedback di forza tramite molla di torsione di ultima generazione)
7. Seggiolino auto: Seggiolino auto professionale, bello e resistente. Regolabile in avanti e indietro, adatto agli adolescenti.
8. Altri componenti: indicatore di direzione sinistro, indicatore di direzione destro, luce di emergenza, clacson, interruttore di accensione, interruttore di alimentazione principale, tergicristalli, abbaglianti, anabbaglianti.
Interfaccia principale del software di guida
Dopo la schermata di avvio, l'interfaccia visualizzerà: avanzamento di acceleratore, freno, sterzo e profondità della frizione. Simulazione di guida a banda larga grandangolare a 120 gradi: l'interfaccia visualizza diverse spie luminose, caselle di testo, posizioni delle marce, risultati dell'allenamento. Gli specchietti retrovisori (sinistro, destro, centrale) sono regolabili per modificare l'angolo di visuale.
Funzioni e indicatori tecnici;
Doppia funzione attiva e passiva;
Indicatori tecnici visivi;
La scena visiva è generata in tempo reale dal computer in immagini tridimensionali. Modello matematico multigrado di libertà per una simulazione realistica di sterzo, frenata e accelerazione dell'auto. Ambiente di lavoro e specifiche
Dimensioni (mm): display 22*3 (lunghezza 1480 x larghezza 1370 x altezza 1280)
Larghezza di ingresso (mm): 850
Peso della cabina (kg): 210
Display: display LCD da 22*3 pollici
Risoluzione massima del display: 5760×1080
Consumo energetico: 420 W
Tensione di funzionamento: CA 220 V ± 50 Hz
Temperatura di funzionamento: 10℃-40℃
Umidità relativa: 20%-90%
Norma di riferimento: JT/T 378-2014.
III. Introduzione alle parti del prodotto (generale)
Nome del prodotto
1 Schermo
2 Sedile del conducente
3 Leva di regolazione dell'inclinazione del sedile
4 Freno a mano
5 Cintura di sicurezza
6 Leva del cambio
7 Chiave di avviamento
8 Volante
9 Cruscotto
IV. Introduzione al prodotto (console centrale)
Nome del prodotto
1 Pedale della frizione
2 Pedale del freno
3 Pedale dell'acceleratore
4 Manopola di regolazione delle luci
5 Leva di regolazione degli indicatori di direzione
6 Leva di regolazione dei tergicristalli
7 Interruttore doppio lampeggio
8 Interruttore di alimentazione del dispositivo
9 Porta USB
