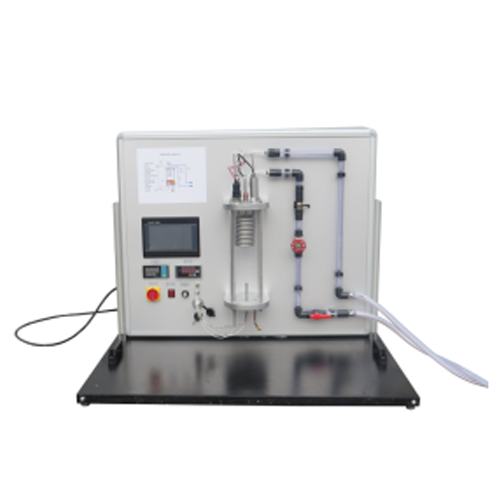

ZT0014 Unità di trasferimento di calore per ebollizione, attrezzatura didattica scolastica, banco di lavoro per addestramento professionale, attrezzatura per addestramento termicoI. Contenuto del prodotto
1. Panoramica del prodotto
1.1 Panoramica
L'ebollizione dei liquidi presenta diverse modalità di ebollizione a seconda della densità del flusso di calore del processo. L'ebollizione a membrana, che indebolisce l'evaporazione, e l'ebollizione nucleata, che accelera l'evaporazione, rappresentano aspetti importanti da considerare durante gli esperimenti. Limitare la densità del flusso di calore e controllare con precisione il punto di transizione tra ebollizione a membrana ed ebollizione nucleata, nonché prevenire danni alla superficie riscaldante, è una delle principali problematiche da affrontare. Il banco prova per il trasferimento di calore per ebollizione ZT0014 è un dispositivo didattico per l'osservazione diretta del processo di ebollizione ed evaporazione dei liquidi. L'intero processo si svolge in un serbatoio trasparente, dove un condensatore a serpentina raffreddata ad acqua controlla la temperatura in un circuito chiuso. Come liquido di prova viene utilizzato R1233ZD. Rispetto all'acqua, il suo punto di ebollizione è inferiore, circa 18 °C, consentendo di eseguire l'intero processo sperimentale a temperature e potenze di riscaldamento più basse. Il flusso dell'acqua di raffreddamento, la potenza di riscaldamento, la pressione e la temperatura di tutti i punti rilevanti vengono registrati tramite i sensori installati nel circuito chiuso. Il valore misurato viene visualizzato direttamente sul display in formato digitale.
1.2 Caratteristiche
①L'intero processo sperimentale del banco prova per il trasferimento di calore per ebollizione ZT0014 si svolge in una vasca trasparente, rendendo il processo chiaro e facilmente osservabile;
②Il banco prova è dotato di un condensatore a serpentina raffreddata ad acqua per controllare la temperatura superficiale del circuito chiuso;
③Utilizzando R1233ZD come fluido di prova, che ha un punto di ebollizione inferiore a quello dell'acqua;
④I dati transitori durante il cambio di configurazione del banco prova vengono visualizzati direttamente sul display in formato digitale;
⑤I dati relativi alle diverse grandezze fisiche durante il processo di cambio di configurazione del banco prova possono essere trasmessi al PC tramite interfaccia USB per ulteriori elaborazioni;
II. Panoramica dell'esperimento
1. Scopo dell'esperimento
1) Approfondire la comprensione da parte degli studenti del processo di base del trasferimento di calore per ebollizione in recipienti di grandi dimensioni.
2) Comprendere la curva di ebollizione di un recipiente di grandi dimensioni e il suo significato fisico.
3) Esplorare gli effetti di diversi fattori sul trasferimento di calore per ebollizione in recipienti di grandi dimensioni.
4) Consentire agli studenti di partecipare pienamente all'intero processo di ricerca scientifica sperimentale, inclusa la progettazione preliminare, e coltivare la loro capacità di innovazione e sviluppo.
2. Attrezzatura sperimentale
1. Banco di prova per il trasferimento di calore per ebollizione ZT0014
2. Set di cavi USB
3. Set di tubi flessibili
4. Quantità di liquido di confezionamento e di prova
3. Ipotesi sperimentale
