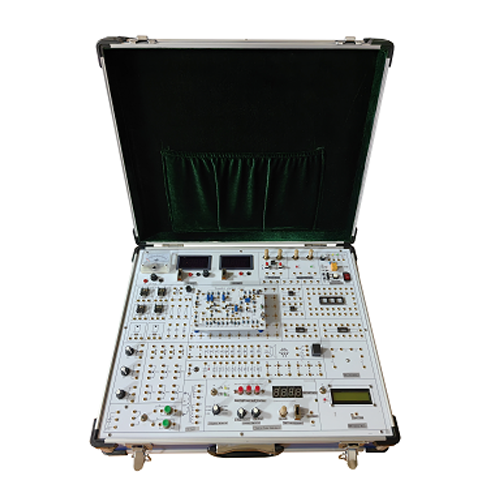

TB230621S49 Sistema di formazione elettrica elettronica di base Attrezzatura didattica scolastica Banco da lavoro per formatori professionali Attrezzatura per la formazione elettrica1. Composizione principale e parametri tecnici
1. Alimentatore regolato CC: due canali da ±5 V/1 A, due circuiti da 0 ~ 18 V/0,75 A regolabili in continuo (tramite un collegamento appropriato, è possibile ottenere un'alimentazione regolabile in continuo da 0 ~ ±18 V e 0 ~ 36 V), alimentatore +5 V. Dispone inoltre di funzioni di allarme e indicazione di cortocircuito e ogni alimentatore è dotato di una funzione di protezione da cortocircuito e ripristino automatico.
2. Sorgente del segnale CC: -5 V ~ +5 V regolabile in continuo in due modi.
3. Alimentazione CA: alimentatore a presa 0 V, 6 V, 10 V, 14 V unidirezionale, alimentatore a presa centrale da 17 V bidirezionale, ogni alimentatore è dotato di protezione da cortocircuito e funzione di ripristino automatico e sono presenti diverse prese monofase tripolari da 220 V sui lati sinistro e destro del pannello di controllo. 4. Generatore di segnale funzionale: la gamma di frequenza di uscita è 2Hz~2MHz e l'ampiezza di uscita picco-picco è 0~16VP-P. Può emettere tre forme d'onda: onda sinusoidale, onda quadra e onda triangolare, selezionabili tramite l'interruttore sulla tastiera. La frequenza di uscita è suddivisa in sette bande di frequenza. Sono inoltre presenti tre tubi digitali a LED per visualizzare l'ampiezza di uscita (valore picco-picco). L'attenuazione di uscita è suddivisa in quattro livelli di 0dB, 20dB, 40dB e 60dB, selezionabili tramite due pulsanti di "attenuazione".
5. Frequenzimetro con display a sei cifre: la gamma di misura del frequenzimetro è da 1Hz a 10MHz e sono presenti sei tubi digitali a LED a catodo comune per la visualizzazione. 6. Voltmetro digitale CC: suddiviso in 200 mV, 2 V, 20 V, 200 V, quattro velocità, commutazione diretta tramite interruttore a chiave, display a tre cifre e mezzo, impedenza di ingresso 10 MΩ, precisione 0,5.
7. Misuratore digitale di mA CC: suddiviso in 2 mA, 20 mA, 200 mA, tre velocità, commutazione diretta tramite interruttore a chiave, display a tre cifre e mezzo, precisione 0,5.
8. Dotato di misuratore di corrente continua di precisione con puntatore a specchio da 1 mA/100Ω, relè, altoparlante, cicalino, bobina oscillante, tiristore, lampada di segnalazione da 12 V, resistore di potenza, ponte a pila, diodo, blocco regolatore di tensione integrato, condensatore, triodo, pulsanti e potenziometri, ecc.
9. La scheda per esperimenti elettrici analogici è dotata di quattro prese per il caricamento e lo scaricamento di piccole schede per esperimenti a linea fissa ed è dotata di una scheda per esperimenti con amplificatore monotubo a emettitore comune/amplificatore a feedback negativo, una scheda per esperimenti con inseguitore di emettitore e un oscillatore sinusoidale RC. Sono presenti cinque schede sperimentali, schede sperimentali per amplificatori differenziali e schede sperimentali per amplificatori di potenza OTL. 10. I punti di connessione e di prova sperimentali adottano prese di impilamento autobloccanti antirotazione ad alta affidabilità e looper di prova, e sono dotati di prese per blocchi integrati a piede tondo ad alta affidabilità (40P 1 pezzo, 14P 1 pezzo, 8P 2 pezzi) e tubi di rame viola lunghi argentati, ecc., per l'inserimento di vari blocchi integrati, triodi, condensatori e resistori.
11. La scheda funzionale sperimentale è realizzata in una scheda rivestita in rame da 2 mm di spessore. I simboli grafici, i caratteri e le connessioni dei componenti sono stampati sul lato anteriore, mentre le connessioni e i dispositivi corrispondenti sono saldati sul retro.
2. Progetti di formazione
1. Esperimenti con amplificatori monostadio, a due stadi e differenziali
2. Esperimento con inseguitore di emettitore
3. Esperimenti con circuiti proporzionali e operazionali
4. Esperimenti con circuiti integrali e differenziali
5. Esperimento con circuito generatore di forme d'onda
6. Esperimento con comparatore di tensione
7. Esperimento con circuito regolatore lineare
8. Esperimento con circuito regolatore di tensione regolabile
9. Esperimento con circuito di conversione di forme d'onda
