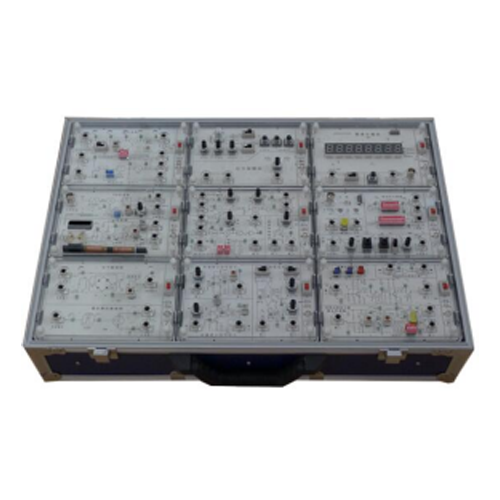

ZE3382 AM Trainer Attrezzatura da laboratorio per la scuola educativa Attrezzatura per l'istruzione professionale Attrezzatura per la formazione elettrica1. Indicatori di prestazione
1. Indicatori della sorgente del segnale
u Sorgente del segnale ad alta frequenza:
Intervallo di frequenza di uscita: 400 kHz ~ 45 MHz (regolabile in continuo) (passo minimo 1 kHz)
Stabilità di frequenza: 10E-4
Forma d'onda di uscita: onda sinusoidale, armoniche ≤-30 dBc
Ampiezza di uscita: 1 mVp-p ~ 1 Vp-p (regolabile in continuo)
Impedenza di uscita: 50 Ω
u Sorgente del segnale a bassa frequenza:
Intervallo di frequenza di uscita: 200 Hz ~ 10 kHz (regolabile in continuo, frequenza dell'onda quadra fino a 250 kHz)
Stabilità di frequenza: 10E-4
Forma d'onda di uscita: onda sinusoidale, onda quadra, onda triangolare
Ampiezza di uscita: 10 mVp-p ~ 5 Vp-p (regolabile in continuo)
Impedenza di uscita: 100Ω
2. Indicatori funzionali
Ogni modulo del box sperimentale ha una buona sistematicità e otto moduli possono essere combinati in cinque sistemi tipici:
(1) Trasmettitore AM a onde medie (525KHz～1605KHz)
(2) Ricevitore AM supereterodina (525KHz～1605KHz, IF 465KHz)
(3) Radio FM half-duplex (10MHz～15MHz, IF 4,5MHz, spaziatura tra i canali 200KHz)
(4) Sintetizzatore di frequenza ad aggancio di fase (passo di frequenza variabile da 40KHz a 4MHz)
(5) Radio FM supereterodina (88MHz～108MHz, IF 10,7MHz)
2. Introduzione al modulo
Modulo frequenzimetro: viene utilizzato principalmente per la misurazione della frequenza nell'esperimento. Per visualizzare il valore del conteggio della frequenza vengono utilizzati 8 tubi digitali, mentre la spia luminosa dell'unità indica l'unità del valore corrente. Modulo sorgente di segnale: fornisce due sorgenti di segnale ad alta e bassa frequenza, l'ampiezza di uscita della sorgente di segnale è regolabile in continuo ed è presente la funzione di modulazione interna.
Modulo amplificatore selettivo in frequenza per piccoli segnali: include un circuito amplificatore a sintonia singola, un circuito amplificatore a doppia sintonia accoppiato capacitivamente, un circuito amplificatore selettivo in frequenza integrato, un circuito di controllo automatico del guadagno (AGC) e altri quattro circuiti.
Modulo di oscillazione sinusoidale e VCO: include un circuito di oscillazione LC, un circuito di oscillazione al quarzo, un circuito di oscillazione LC controllato in tensione, un circuito di modulazione di frequenza a diodo varactor, ecc.
Modulo di modulazione e demodulazione di ampiezza: include un circuito di modulazione di ampiezza con moltiplicatore analogico (AM, DSB, SSB), un circuito di rilevamento dell'inviluppo di picco a diodo, un circuito di rilevamento dell'inviluppo di piccoli segnali a triodo, un circuito di rilevamento sincrono con moltiplicatore analogico e altri quattro circuiti.
Modulo di discriminazione di frequenza FM: include tre circuiti, come il circuito di discriminazione di frequenza in quadratura (discriminazione di frequenza di fase del prodotto), il circuito di discriminazione di frequenza ad aggancio di fase e il circuito ad aggancio di fase di base.
Modulo di mixaggio e conversione di frequenza: include circuito di mixaggio a doppio bilanciamento a diodi, circuito di mixaggio con moltiplicatore analogico
Modulo amplificatore di potenza ad alta frequenza: include circuito amplificatore di potenza non lineare in classe C, circuito amplificatore di potenza lineare a banda larga, circuito amplificatore di potenza lineare a banda larga integrato, circuito di modulazione di ampiezza del collettore e altri quattro circuiti
Modulo radio: include conversione di frequenza a triodo, radio AM, radio FM
Modulo sperimentale completo: include quattro tipi di circuiti, tra cui circuito per microfono e amplificatore musicale, circuito amplificatore audio, antenna e circuito half-duplex, circuito divisore di frequenza, ecc.
3. Contenuto dell'esperimento
Esperimento 1 Esperimento con amplificatore di sintonia a piccolo segnale (singolo, doppio)
Esperimento 2 Esperimento con amplificatore selettivo in frequenza integrato
Esperimento 3 Esperimento con mixer a doppio bilanciamento a diodi
Esperimento 4 Esperimento di mixaggio con moltiplicatore analogico
Esperimento 5 Esperimento con oscillatore sinusoidale a tre punti (LC, cristallo)
Esperimento 6 Esperimento con oscillatore a cristallo e oscillatore controllato in tensione
Esperimento 7 Esperimento con amplificatore di potenza non lineare in classe C Esperimento
Esperimento 8 Esperimento con amplificatore di potenza lineare a banda larga
Esperimento 9 Esperimento con modulazione di ampiezza del collettore
Esperimento 10 Esperimento con modulazione di ampiezza del moltiplicatore analogico (AM, DSB, SSB)
Esperimento 11 Esperimento con rilevamento di inviluppo e rilevamento sincrono
Esperimento 12 Esperimento con modulazione di frequenza a diodo varactor
Esperimento 13 Esperimento con discriminazione di frequenza in quadratura e discriminazione di frequenza ad aggancio di fase
Esperimento 14 Esperimento con simulazione di loop ad aggancio di fase
Esperimento 15 Esperimento con controllo automatico del guadagno (AGC)
Esperimento 16 Esperimento di assemblaggio e debug di un trasmettitore AM MW
Esperimento 17 Esperimento di assemblaggio e debug di un ricevitore AM supereterodina
Esperimento 18 Esperimento di assemblaggio e debug di un sintetizzatore di frequenza ad aggancio di fase
Esperimento 19 Esperimento di assemblaggio e debug di un walkie-talkie wireless FM half-duplex
Esperimento 20 Esperimento con sistema radio FM supereterodina
